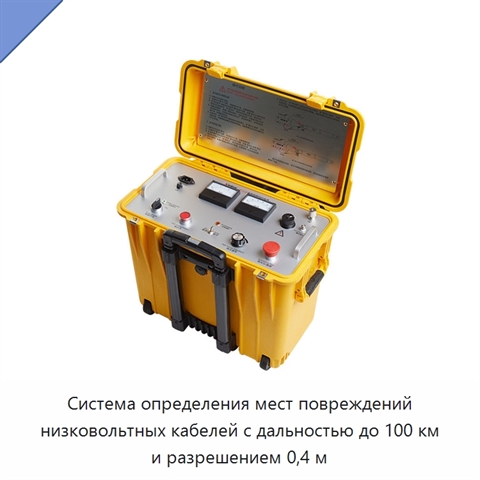

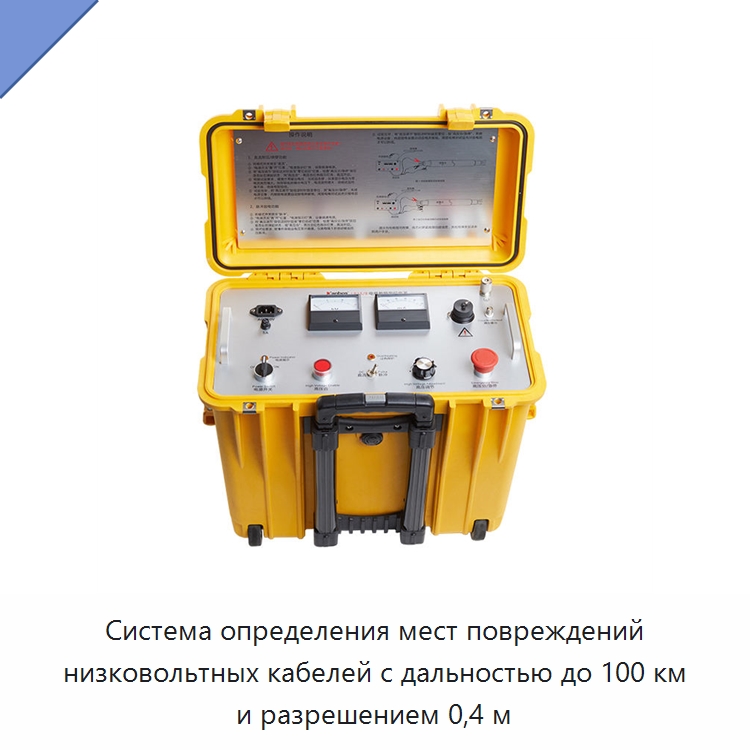

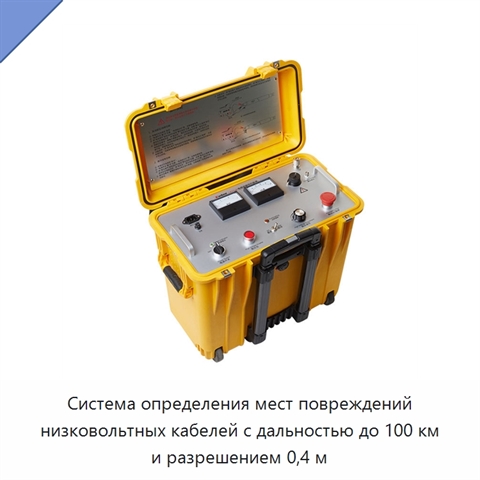

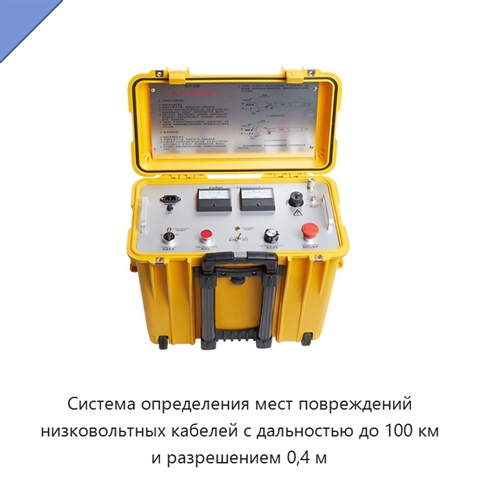

Система определения мест повреждений низковольтных кабелей с дальностью до 100 км и разрешением 0,4 м

Система предназначена для поиска повреждений в низковольтных и распределительных кабелях. Импульсное выходное напряжение и выходное напряжение постоянного тока плавно регулируются в диапазоне 0–15 кВ. Разрядная ёмкость составляет 8 мкФ, максимальная энергия разряда — 900 Дж, пиковая выходная мощность — 2000 Вт, максимальная мощность прожига — 300 Вт. Блок с регулируемым выходом питается от литиевой батареи, имеет габариты 500 × 305 × 457 мм и массу 29,5 кг. Предварительный локатор повреждений кабеля работает с зондирующим импульсным напряжением 30 В и частотой дискретизации 200 МГц. Максимальная дальность измерения составляет 100 км, мёртвая зона — 2 м, максимальное разрешение — 0,4 м. Габариты предварительного локатора составляют 274 × 218 × 81 мм, масса — 3,5 кг. Точечный указатель обеспечивает точность 0,1 м при определении положения повреждения, трассы кабеля и локализации методом шагового напряжения. Для точечного поиска используется интеллектуальный акустомагнитный режим по разности времени. Для подавления помех доступны режим сильного шумоподавления и режим с подавлением фонового шума. Точечный указатель питается от литиевой батареи; время работы в режиме ожидания составляет 12 ч.

Наименование производителя

Tanbos LP15-8 Low Voltage Pipe Cable Fault Location System, Tanbos LP15-8 Low Voltage Cable Fault Location System with 100km Ranging and 0.4m Resolution, Tanbos LP15-8 Low Voltage Cable Fault Location Instrument
