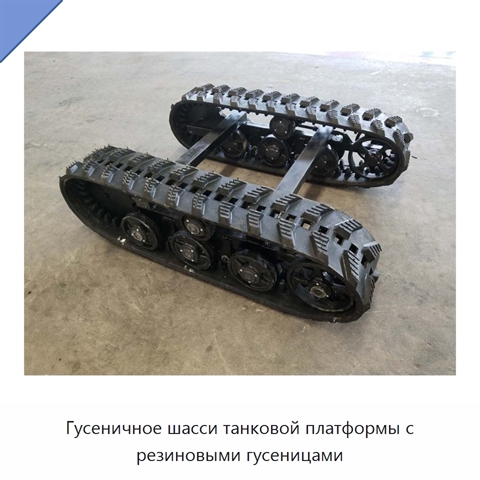

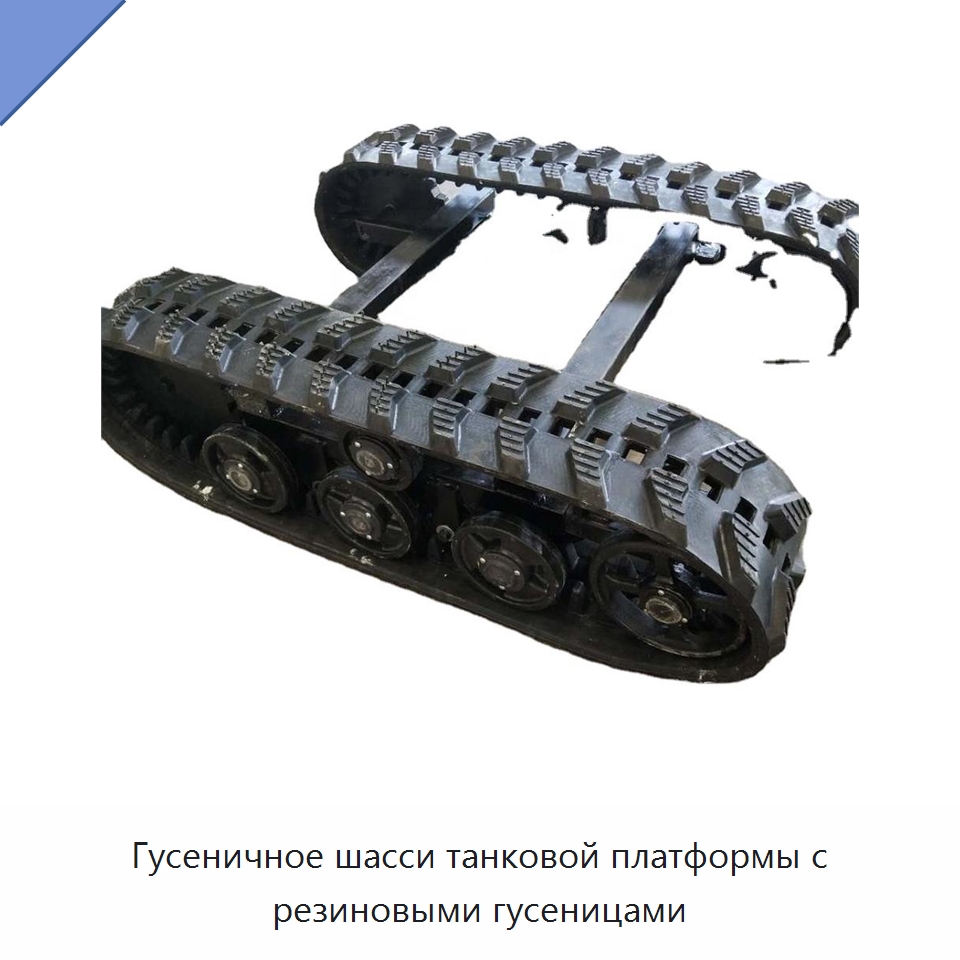

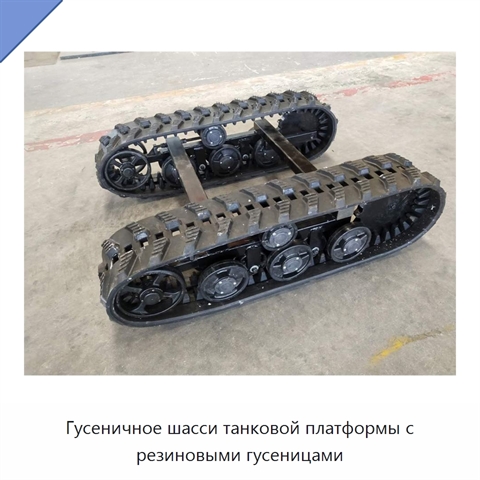

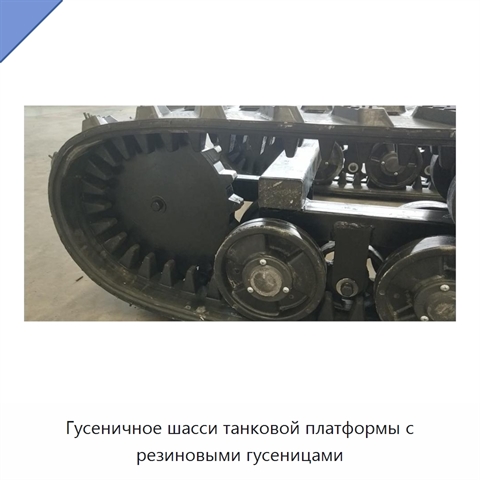

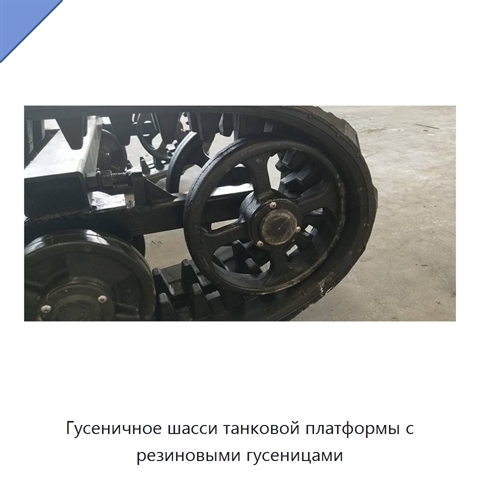

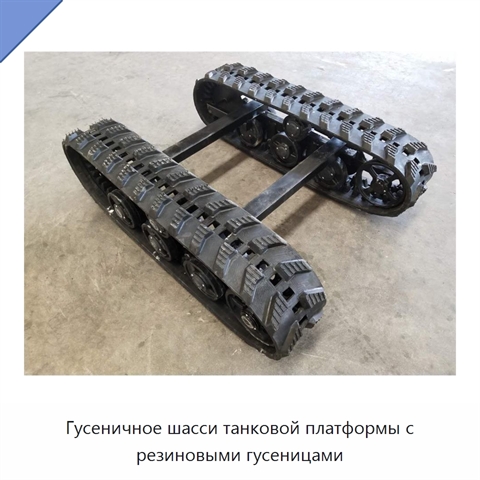

Гусеничное шасси танковой платформы с резиновыми гусеницами

Гусеничное шасси выполнено с резиновыми гусеницами. Доступны типоразмеры с габаритами 540 × 545 × 150 мм, 810 × 377 × 165 мм, 940 × 550 × 210 мм, 700 × 520 × 240 мм, 590 × 530 × 250 мм, 800 × 570 × 300 мм, 1010 × 540 × 410 мм и 640 × 520 × 260 мм. Диаметр звёздочки для этих исполнений последовательно равен 140, 99, 200, 197, 172, 195,7, 195,7 и 212 мм. Для тех же исполнений ширина гусеницы и число звеньев в той же последовательности составляют: 40 мм и 27; 50 мм и 75; 76 мм и 138 либо 60 мм и 84; 100 мм и 40; 70 мм и 28; 70 мм и 43; 70 мм и 54; 100 мм и 36. Масса шасси последовательно составляет 26,5, 50, 24,15, 95, 17,85, 44, 106 и 46 кг, а соответствующая нагрузка — 50, 100, 150, 100, 100, 150, 150 и 75 кг. Исполнение размером 540 × 545 × 150 мм имеет кронштейн из алюминиевого сплава, а размером 810 × 377 × 165 мм — кронштейн из нержавеющей стали. Короб из алюминиевого сплава применяется при габаритах 940 × 550 × 210 мм, 700 × 520 × 240 мм, 800 × 570 × 300 мм и 1010 × 540 × 410 мм. Шасси размером 640 × 520 × 260 мм оснащено кронштейном из квадратной трубы.

Наименование производителя

Tank Undercarriage Rubber Track System Chassis Dp-Py-220
