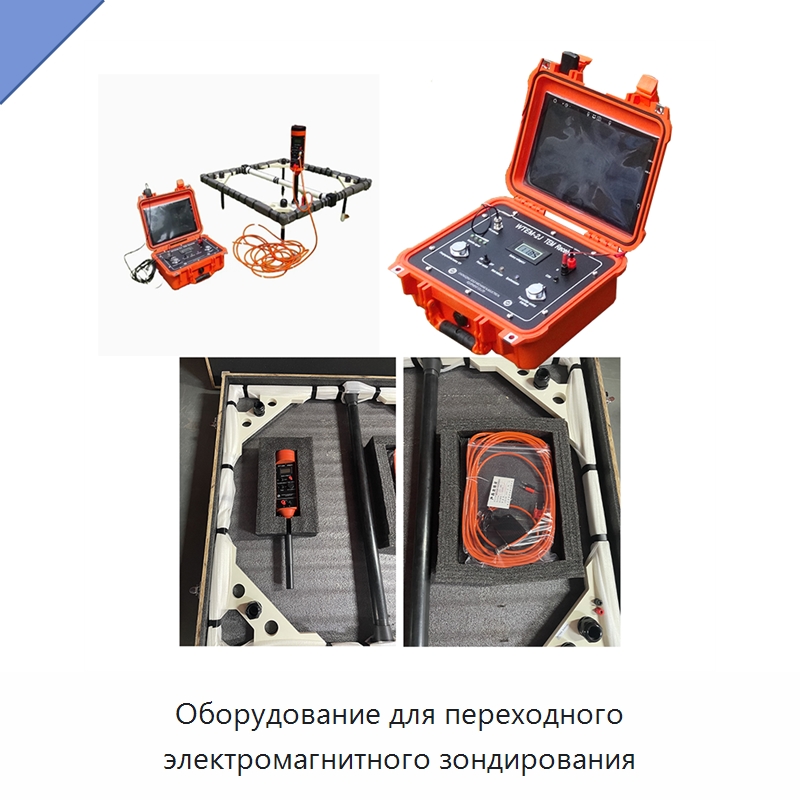

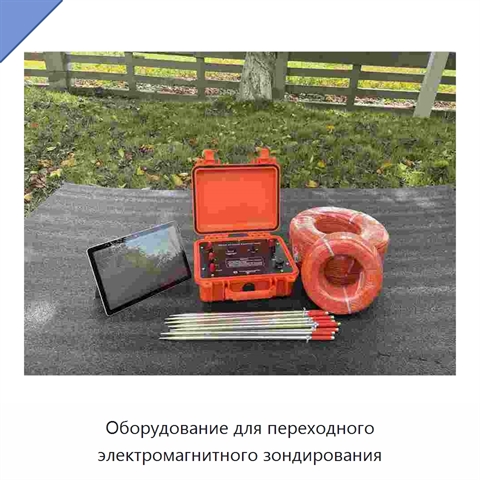

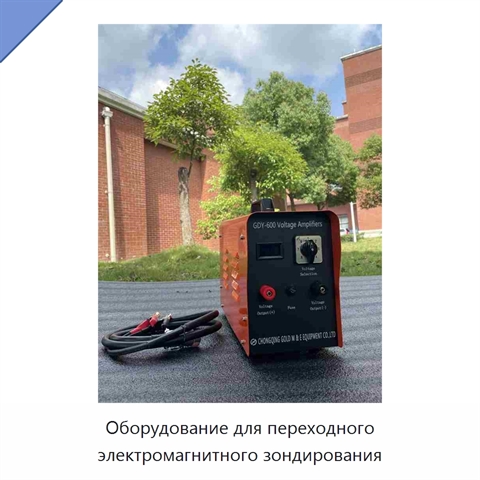

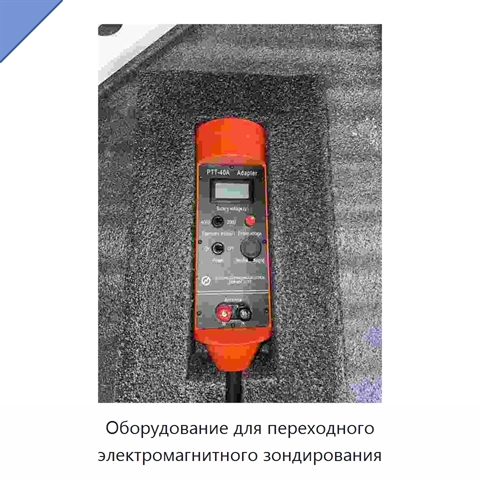

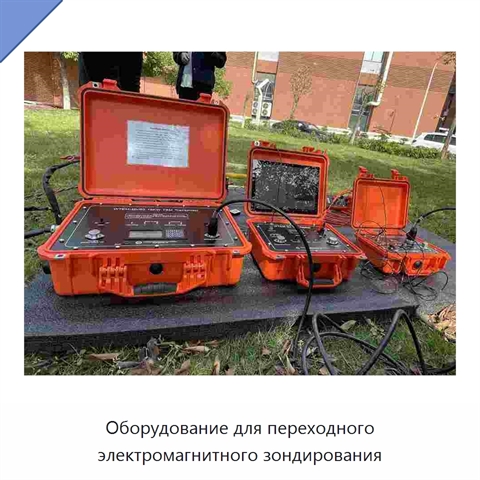

Оборудование для переходного электромагнитного зондирования

Оборудование для переходного электромагнитного зондирования предназначено для исследования и анализа подповерхностного пространства с использованием электромагнитной индукции. Метод не требует физического проникновения в грунт, обеспечивает детализированное отображение подповерхностных структур и выявление небольших аномалий. Зондирование выполняется на глубинах в несколько сотен метров, а переходный характер сигналов позволяет быстро собирать и обрабатывать данные при обследовании больших площадей. Переносное исполнение облегчает транспортировку и развертывание на удалённых или сложных участках местности. Приёмник имеет один канал, предусилитель с коэффициентами усиления 8 и 32, а основной усилитель — с коэффициентами 1, 2, 4, 8, 16, 32, 64 и 128. Полоса пропускания составляет 0–50 кГц при линейно-фазовом фильтре, полный диапазон — 0–400 кГц. АЦП имеет разрядность 16 бит, минимальный интервал дискретизации равен 1 мкс, суммарная погрешность кварцевого генератора не превышает 5×10⁻⁹. Предусмотрены 50 трасс и от 1 до 9999 накоплений, доступна кабельная синхронизация. Приёмник питается от встроенной перезаряжаемой батареи 12 В с поддержкой внешнего питания и работает не менее 10 часов. Передатчик имеет мощность 15 кВт, напряжение передачи 200 В и ток передачи 60 А; точность измерения тока составляет 1%. Доступны частоты питания 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение передачи отображается на жидкокристаллическом дисплее в вольтах с разрешением 0,1 В. Рабочий диапазон температуры приёмника и передатчика составляет от −10 до +50 °C.

Наименование производителя

TEM for Deep Seismic Surveys Shallow Subsurface Imaging Geothermal Exploration Archaeological Surveys
