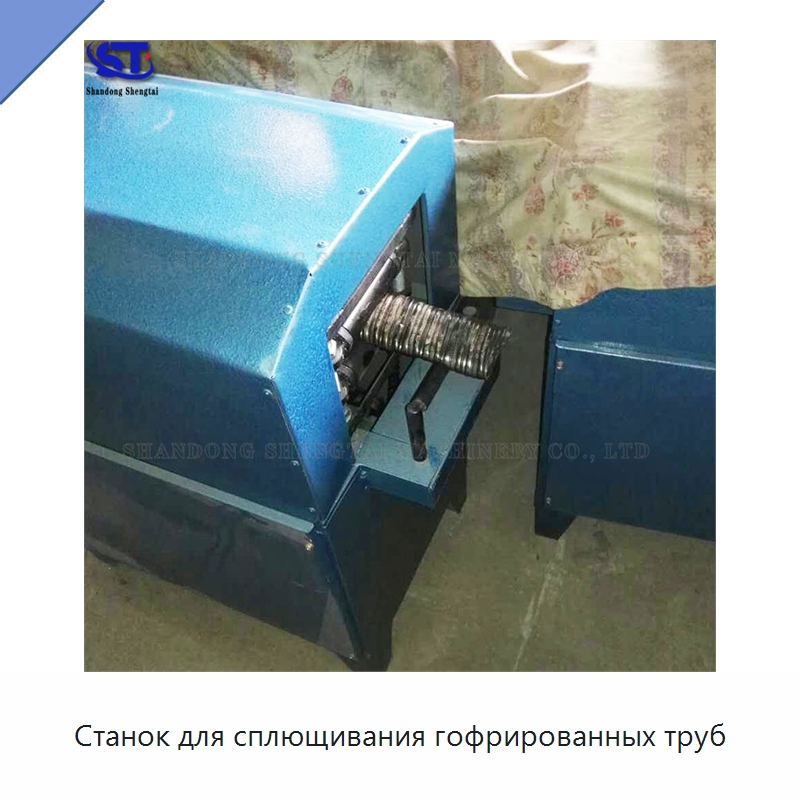

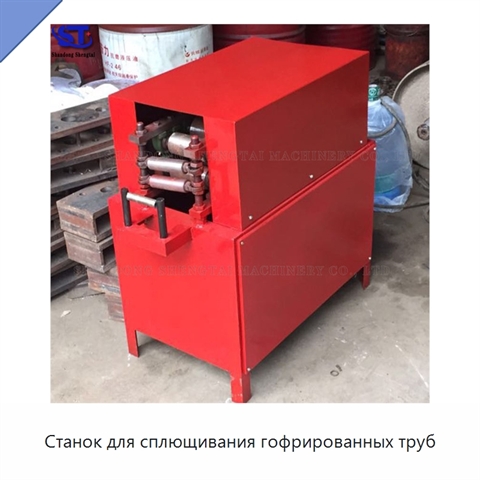

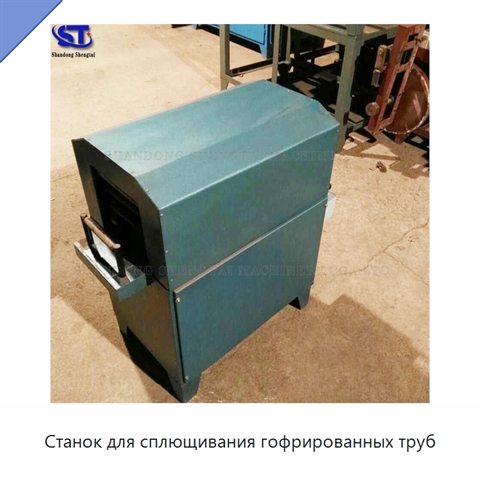

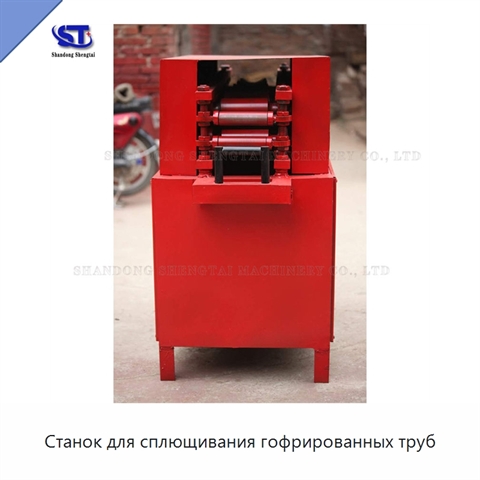

Станок для сплющивания гофрированных труб

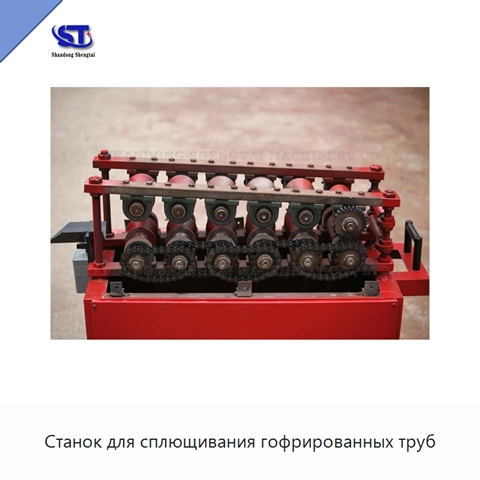

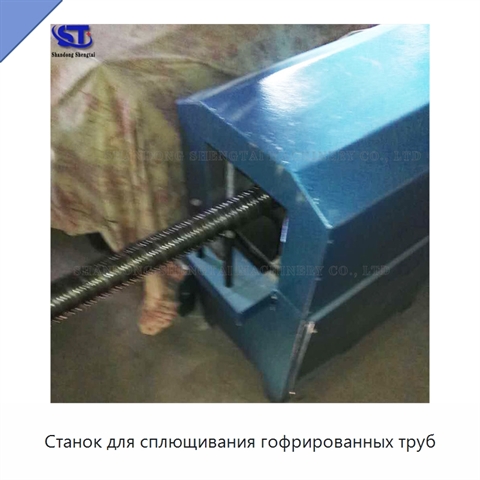

Станок выполняет прокатку круглой гофрированной трубы с последующим сплющиванием; сечение формируется не до полностью плоского состояния, а до эллиптической формы. Круглую гофрированную трубу подают в круглое входное отверстие, затем формующая часть придаёт ей форму, а корректирующая часть выполняет выправление. Процесс обеспечивает непрерывный выпуск плоской трубы. Получаемые трубы применяют в плоских анкерных системах, главным образом для коробчатых плитных балок, поперечных предварительно напряжённых элементов пространственно предварительно напряжённых непрерывных стальных балок и оголовков ригелей. Мощность двигателя — 1,5 кВт; размер длинной плоской оси трубы — 100 мм; скорость прессования — 4 м/мин; высота выхода — 25 мм. Масса станка составляет 160 кг, габаритные размеры — 860 × 1450 × 1000, напряжение — 380 В.
