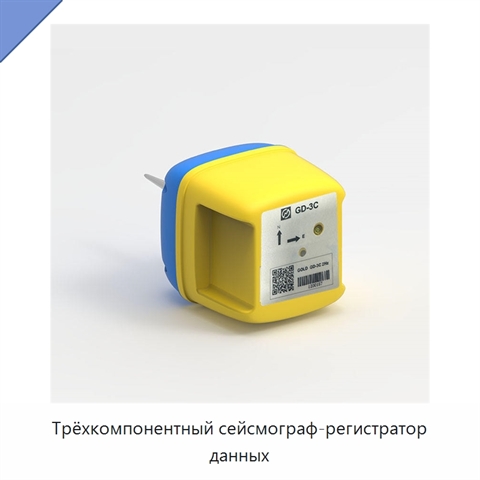

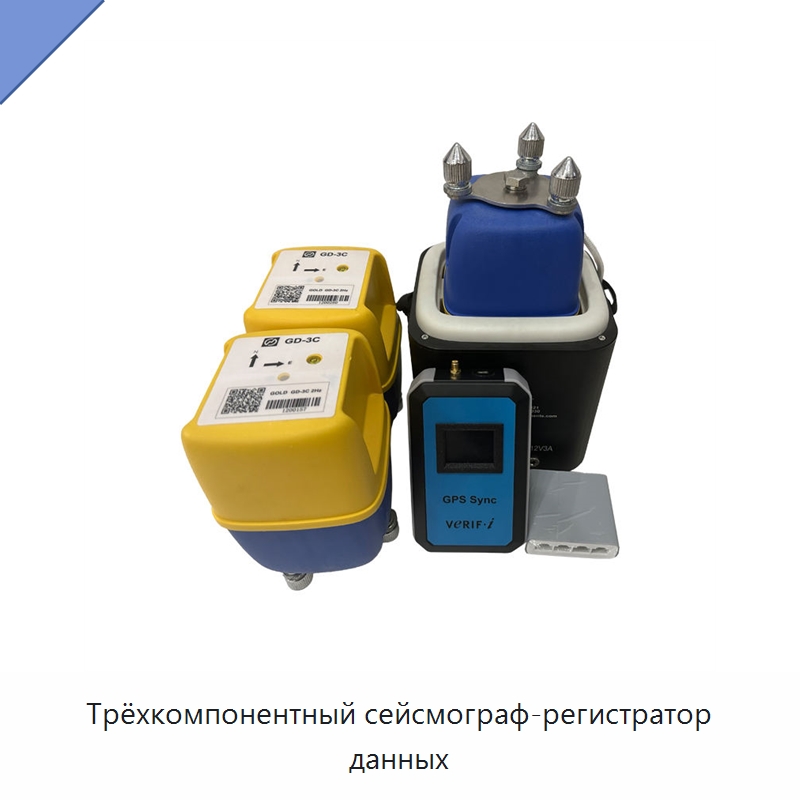

Трёхкомпонентный сейсмограф-регистратор данных

Устройство выполнено как беспроводной сейсмограф-регистратор данных короткого периода с частотой 5 Гц. Принцип работы основан на распространении сейсмических волн и принципе инерции. Чувствительные сейсмические датчики воспринимают вызванные волнами колебания грунта и преобразуют их в электрические или цифровые сигналы. Слабые сигналы проходят усиление и кондиционирование для повышения их силы и стабильности, а также улучшения отношения сигнал/шум. Обработанные сигналы записываются во внутреннее хранилище. Для длительной непрерывной записи применяются флеш-память или жёсткий диск. Передача данных выполняется по кабелю либо беспроводным каналом через коммуникационный модуль. Обработка включает подавление шумов, фильтрацию и суммирование; затем данные анализируются по времени прихода, скорости и отражённым волнам для получения изображений и параметров подземных геологических структур. Масса устройства составляет 1450 г, размер — 90 мм без штыря, рабочая температура — от −40 до 70 °C, степень защиты — IP68, время зарядки — 9 ч. Коэффициент усиления предусилителя составляет 0–24 дБ с шагом 6 дБ. Общий динамический диапазон равен 150 дБ, мгновенный динамический диапазон — 128,8 дБ при 12 дБ и 2 мс. Внутреннее хранилище расширяется с 32 до 128 ГБ.
