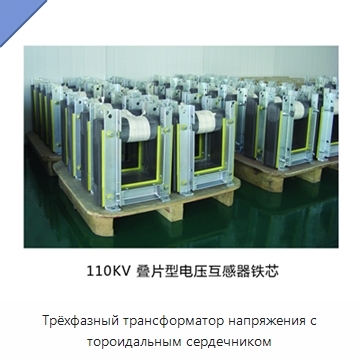

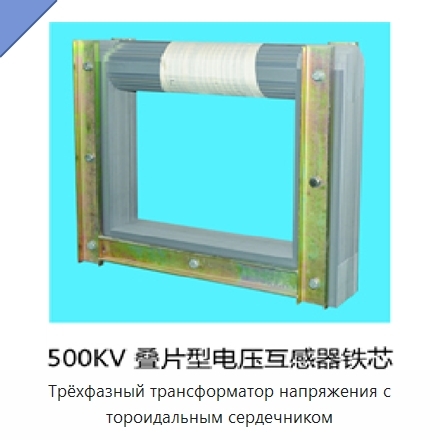

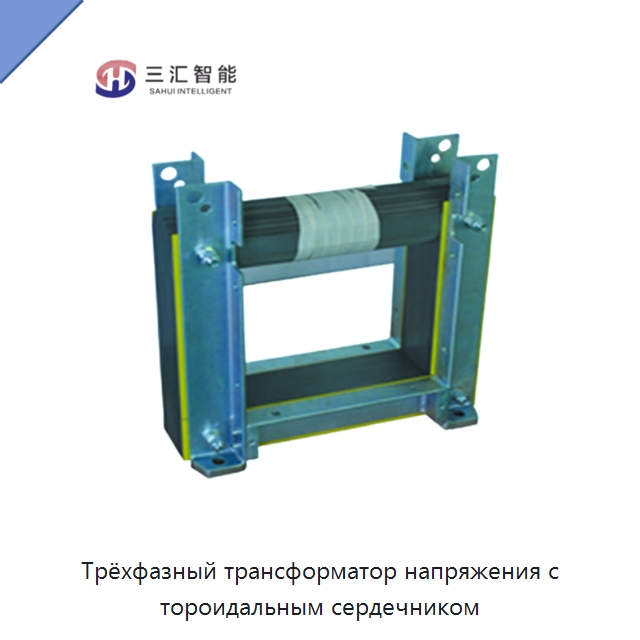

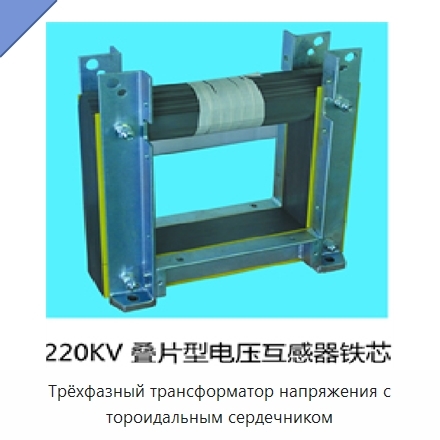

Трёхфазный трансформатор напряжения с тороидальным сердечником

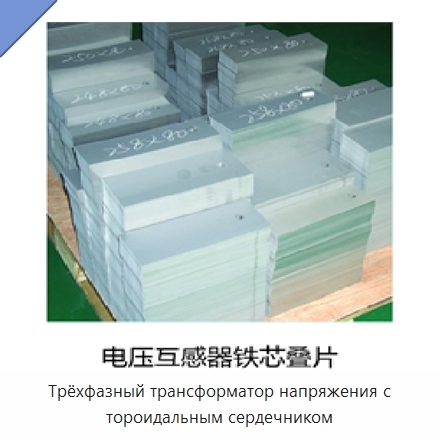

Сердечник трансформатора напряжения изготовлен из холоднокатаной кремнистой электротехнической стали с ориентированной зернистостью. Доступны варианты толщины листа 0,2; 0,23; 0,27; 0,3 и 0,35 мм. Материал характеризуется низкими потерями в стали и высокой магнитной проницаемостью. Парамагнитная структура формирует замкнутую магнитную цепь без магнитного рассеяния. Шихтованная конструкция состоит из тонких листов с изоляционными прослойками, что снижает потери на вихревые токи и повышает эффективность трансформатора. Высокоточные машины продольной резки и оборудование для намотки позволяют получать заусенцы не более 0,02 мм и высокий коэффициент заполнения. Вакуумный отжиг выполняется в защитной среде ультрачистого азота чистотой 99,99% и дополнительно улучшает эксплуатационные свойства. Диапазон уровня напряжения составляет 35–800 кВ, диапазон первичного тока — 50–5000 А, а вторичный ток имеет значения 1 или 5 А. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание ТЕТ-21(1И) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.

Наименование производителя

Three-Phase Flyback Laminated Voltage Transformer Cold-Rolled Grain-Oriented Silicon Steel for Electromagnetic Applications, Advanced Three-Phase Flyback Grain-Oriented Laminated Capacitive Voltage Transformer with Toroidal Core 35kV-800kV
