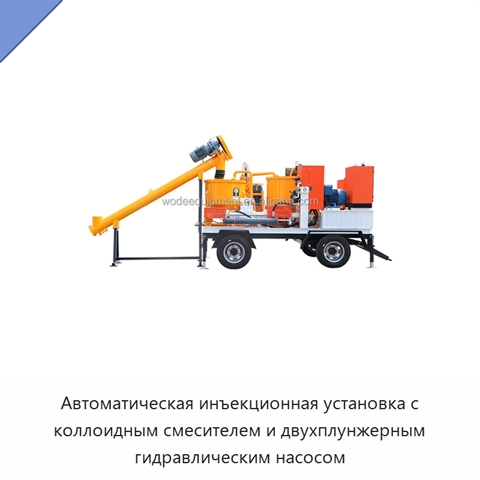

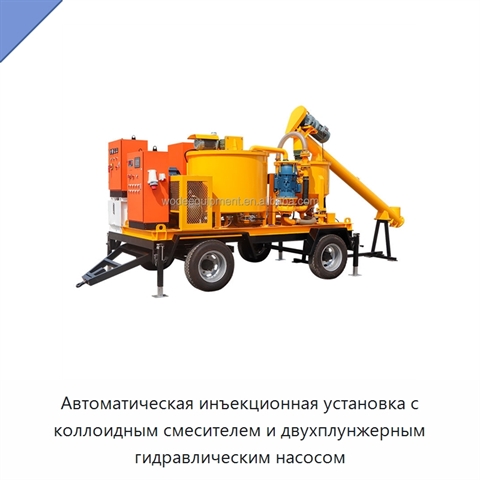

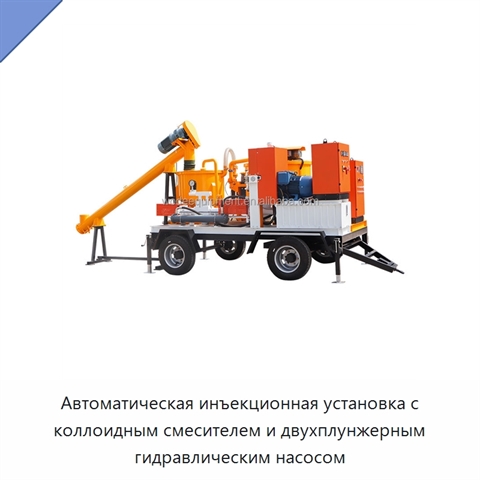

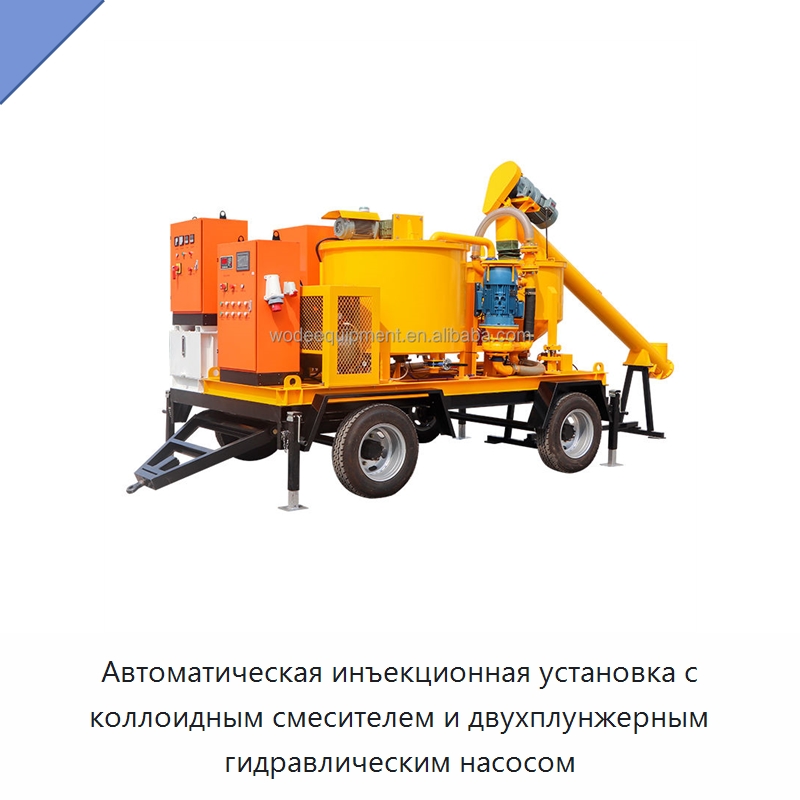

Автоматическая инъекционная установка с коллоидным смесителем и двухплунжерным гидравлическим насосом

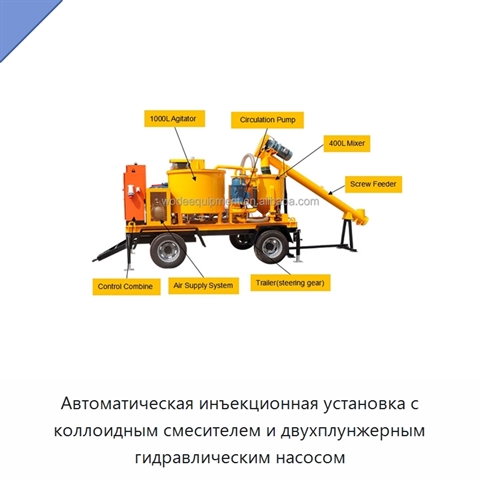

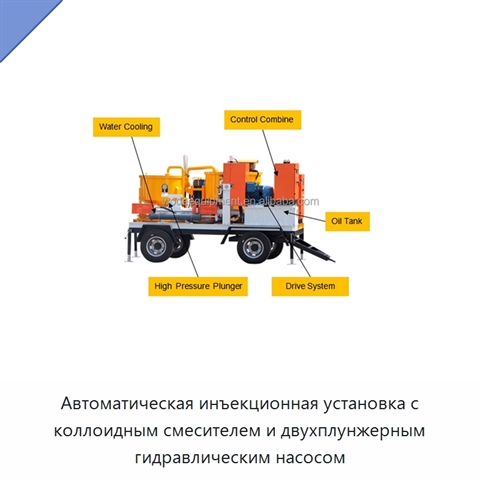

Автоматическая инъекционная установка объединяет встроенный шнековый питатель, высокоскоростной коллоидный смеситель, мешалку и горизонтальный гидравлический насос. Установка готовит цементные и бентонитовые суспензии и нагнетает их в грунт для его укрепления, выполнения свайных работ и транспортирования материала. Высокоскоростное перемешивание с интенсивным сдвигом создаёт вихревой поток для быстрого и равномерного приготовления смеси. Смесительный узел оснащён тремя весовыми модулями, пневматическим пережимным клапаном, ультразвуковым уровнемером и системой управления на основе ПЛК с сенсорным экраном; предусмотрены ручной и полностью автоматический режимы. Эффективный объём смесителя составляет 400 л, максимальная производительность смешивания — 10 м³/ч. Циркуляционный насос с двигателем мощностью 11 кВт работает при 1450 об/мин и обеспечивает циркуляцию 1000 л/мин. Эффективный объём мешалки равен 1000 л, мощность её двигателя — 3,0 кВт. Система подачи воды имеет двигатель мощностью 4,0 кВт, производительность 20 м³/ч и напор 30 м. Мощность двигателя системы подачи воздуха составляет 2,2 кВт, производительность — 0,25 м³/ч. Питание системы управления — 24 В постоянного тока. Насосный узел оснащён двумя нагнетательными плунжерами, обеспечивающими непрерывный поток с уменьшенной пульсацией. Диаметр плунжера составляет 85 мм, ход — 300 мм. Давление плавно регулируется в диапазоне 0–16,5 МПа, подача — от 0 до 95 л/мин; рабочее давление составляет 16,5 МПа. Счётчик регистрирует и отображает число возвратно-поступательных циклов насоса. Электродвигатель защищён от перегрузки, гидросистема — от перегрева масла и избыточного давления. Размер нагнетательного патрубка — G1 1/4″, входного патрубка — G2″. Объём масляного бака составляет 200 л, мощность силового агрегата — 37 кВт, максимальный размер частиц — 2 мм. Габариты установки без шнекового питателя составляют 3820×2280×2300 мм, масса — 3750 кг. Производительность шнекового питателя равна 30 т/ч, мощность двигателя — 5,5 кВт; его габариты составляют 3700×600×800 мм, масса — 280 кг. Прицеп имеет рулевое управление и регулируемую по высоте треногу.
