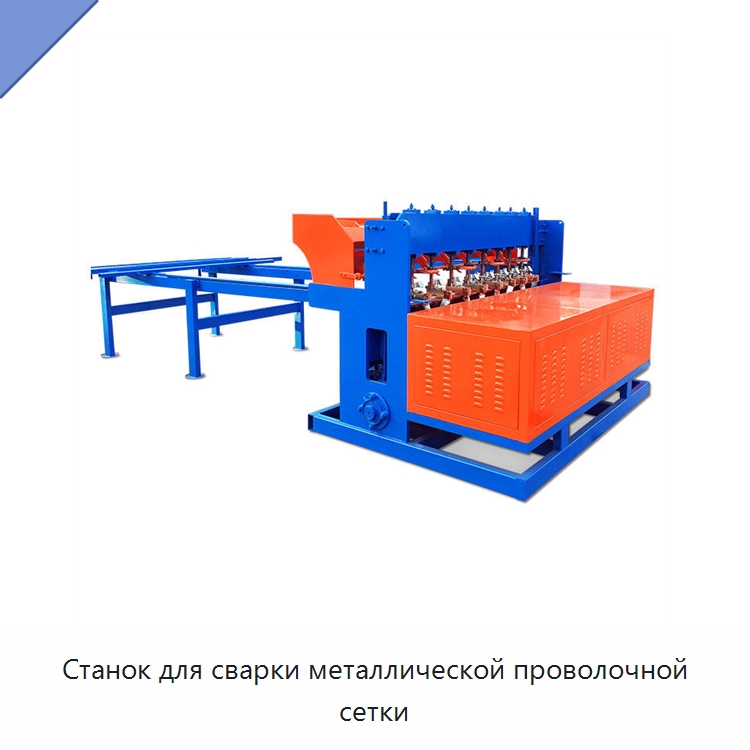

Станок для сварки металлической проволочной сетки

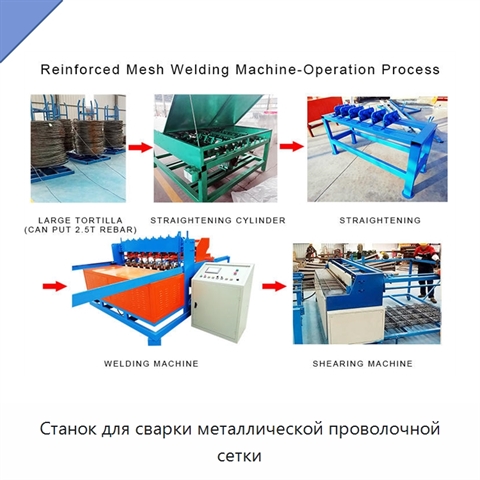

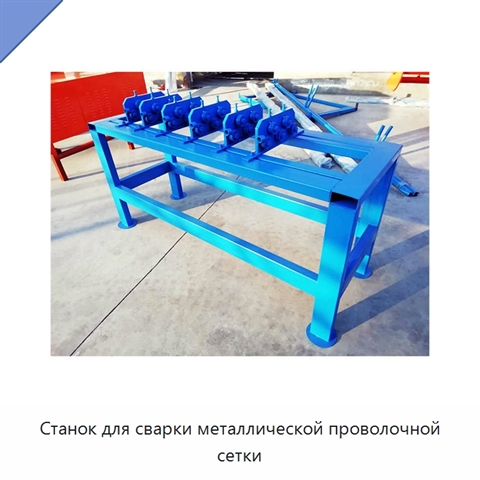

Рабочий цикл построен на контактном соединении по принципу сварки сопротивлением; система на базе ПЛК синхронизирует время процесса и отдельные операции. Панель управления сочетает сенсорный экран и клавиши; поперечные элементы подаются автоматически, причём расстояние между ними можно изменять на одном полотне. Горизонтальную проволоку перед загрузкой выпрямляют и нарезают, вертикальную подают в материал; ширина сварочной зоны равна 1,5 м и регулируется, а интервал между продольными рёбрами настраивается в пределах 100-200 мм. Размер ячейки составляет 200x200-250x250 мм, предусмотрены 6, 8 или 10 медных головок, главный двигатель имеет мощность 3 кВт, частотное управление и электромагнитный тормоз; установлен циклоидный редуктор № 4. Высокоэффективный трансформатор переключается по восьми ступеням; скорость составляет 40-45 циклов в минуту, напряжение равно 380 В при частоте 50 Гц в трёхфазном исполнении, масса оборудования - 4,5 т. Рама изготовлена из утолщённого стального листа и профильной стали, протяжка полотна выполняется сервомотором, а подающий механизм использует колесо. В составе предусмотрены опорный поддон для проволоки, цилиндр и ряд для правки, а также модуль резки сетки. Автоматический шкаф числового контроля задаёт цикл; ступенчатое соединение с однократным прижатием формирует точки без прожогов, а края остаются ровными и не требуют последующей обрезки.
