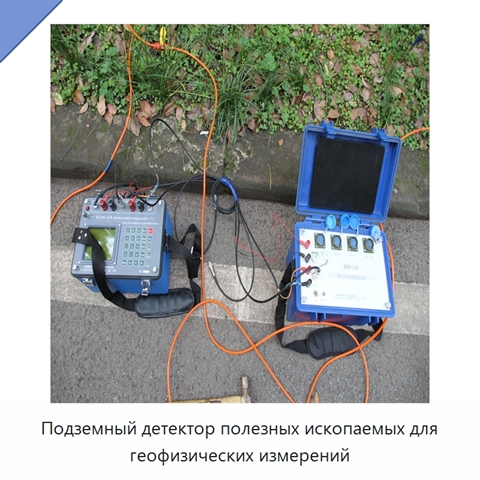

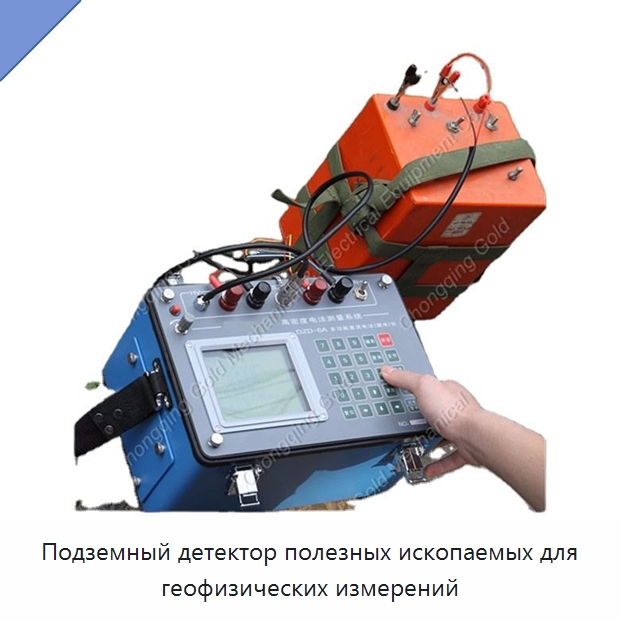

Подземный детектор полезных ископаемых для геофизических измерений

Подземный детектор полезных ископаемых одновременно измеряет кажущееся удельное сопротивление и кажущуюся поляризуемость. Основной блок выполняет электрические измерения и сохраняет функции многофункциональных приборов постоянного тока. Диапазон измерения напряжения составляет ±6 В. Погрешность измерения напряжения равна ±1% ±1 разряд при напряжении не менее 5 мВ и ±2% ±1 разряд при напряжении от 0,1 до 5 мВ. Точность измерения кажущейся поляризуемости составляет ±1% ±1 разряд. Диапазон измерения тока — от 0 до 5000 мА; погрешность измерения тока равна ±1% ±1 разряд при токе не менее 5 мА и ±2% ±1 разряд при токе от 0,1 до 5 мА. Подавление помехи частотой 50 Гц превышает 80 дБ, диапазон компенсации сигнала составляет ±1 В, входной импеданс — не менее 50 МОм. Передающая часть рассчитана на максимальное напряжение питания 900 В, максимальный ток питания 5 А и максимальную выходную мощность 4500 Вт. Ширина импульса питания составляет от 1 до 59 с при соотношении рабочего цикла 1:1. Защита от сверхтока включает защитную цепь и плавкий предохранитель на 5 А. Рабочая температура основного блока и всего устройства составляет от −10 до 50 °C при относительной влажности 95%, температура хранения — от −20 до 60 °C. Питание основного блока осуществляется постоянным током 12 В от восьми батарей размера 1, время непрерывной работы превышает 10 ч. Максимальная потребляемая мощность в режиме ожидания составляет менее 0,9 Вт. Масса основного блока с батареей — 8 кг, габариты — 305×200×202 мм. Дисплей имеет разрешение 128×160 пикселей и регулируемую контрастность. Многоканальный преобразователь электродов рассчитан на 60 каналов; можно задавать коэффициент интервала между электродами, а также минимальный и максимальный коэффициенты изоляции. Поддерживаются четырехэлектродная установка Веннера, установка Шлюмберже, диполь-дипольная установка, комбинированное профилирование, дифференциальный метод, метод дипольного изображения сопротивления, непрерывная разведка с перекатыванием трехэлектродной установки и непрерывная разведка с односторонним перекатыванием трехэлектродной установки. Максимальный ток преобразователя составляет 2 А, контактное сопротивление — менее 0,1 Ом, выдерживаемое напряжение — 500 В постоянного тока, сопротивление изоляции — 500 МОм. Дисплей преобразователя отсутствует. Габариты 60-канального преобразователя составляют 320×200×245 мм, масса — 7,5 кг. Преобразователь питается от литиевой батареи 12 В, потребление всего комплекта в режиме ожидания составляет 50 мА.
