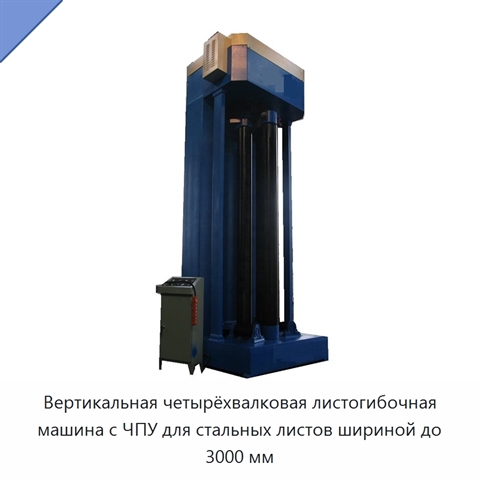

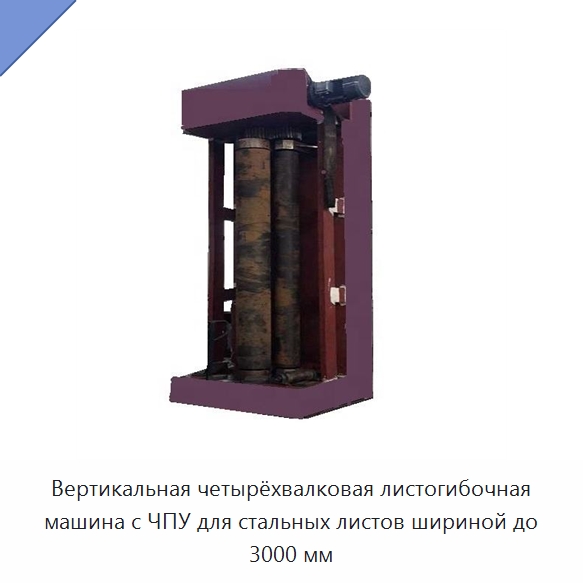

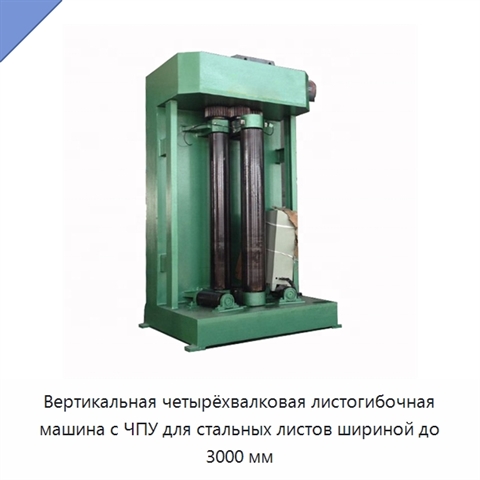

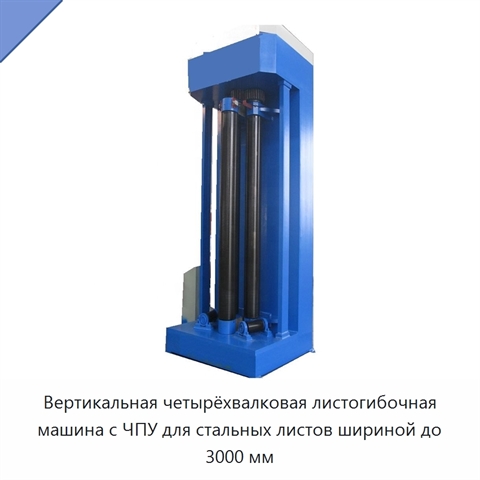

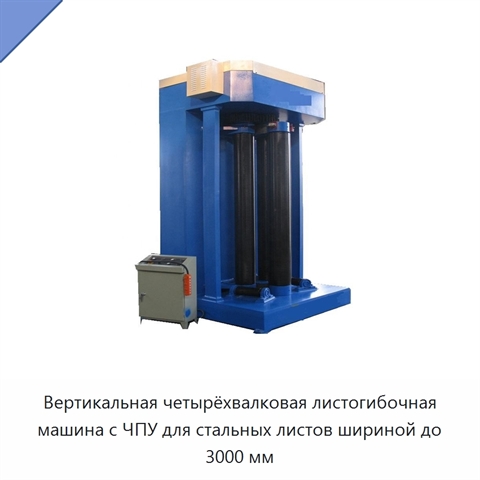

Вертикальная четырёхвалковая листогибочная машина с ЧПУ для стальных листов шириной до 3000 мм

Вертикальная четырёхвалковая листогибочная машина с ЧПУ выполняет предварительную гибку кромок и вальцовку стального листа за одну подачу без возврата заготовки для повторной обработки кромок. Конструкция с линейными направляющими включает верхний, нижний и два боковых рабочих валка, левую и правую стойки, основание, поворотную часть, датчики и систему управления. Максимальная ширина листа составляет 3000 мм. Без предварительной гибки машина обрабатывает лист из низкоуглеродистой стали толщиной до 50 мм при пределе текучести не более 245 МПа и лист из нержавеющей стали толщиной до 40 мм при пределе текучести не более 345 МПа. При предварительной гибке предельная толщина для тех же материалов и значений предела текучести составляет соответственно 40 и 32 мм. Диаметр верхнего валка равен 600 мм, нижнего — 560 мм, каждого бокового — 460 мм. Скорость вальцовки составляет около 4,0 м/мин, а точность синхронизации перемещений — ±0,2 мм. Длина прямой кромки не превышает двух толщин листа. Положение нижнего и боковых валков изменяется синхронно; боковые валки совершают в том числе наклонное подъёмное перемещение, а рабочие валки можно останавливать в произвольном положении. Система управления поддерживает ручной и автоматический режимы, запуск одной кнопкой, автоматическую подачу листа и вальцовку за один цикл. Память системы рассчитана на хранение сотен записей с возможностью их последующего вызова. Для автоматического цикла требуется опциональная верхняя опора с автоматической регулировкой, рассчитанная на диаметр вальцовки 1500–3500 мм. Поворотная опора и балансировочный механизм на концах верхнего валка облегчают снятие готовой заготовки. Машина оснащена мобильным независимым пультом управления и защитной блокировкой. Рабочие валки изготовлены из стали и после черновой обработки проходят отпуск и среднечастотную закалку. Сварные основание и стойки подвергаются отжигу для снятия внутренних напряжений и рассчитаны на работу при полной нагрузке.

Наименование производителя
