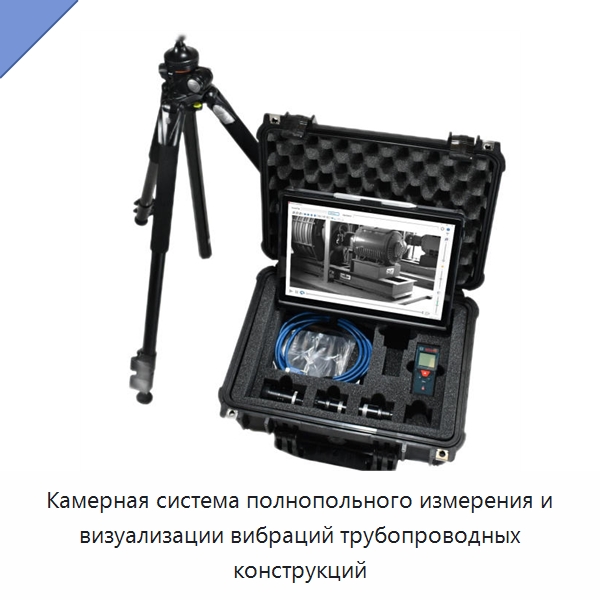

Камерная система полнопольного измерения и визуализации вибраций трубопроводных конструкций

Камерная система обеспечивает полнопольное измерение вибраций и наблюдение в реальном времени движений, невидимых человеческому глазу или трудно регистрируемых традиционными датчиками. Программное обеспечение измеряет и визуализирует вибрационные данные, а также формирует удобные для анализа видеозаписи фактического движения объекта. Каждый пиксель камеры работает как датчик, поэтому за долю секунды фиксируются миллионы точек данных без предварительной обработки поверхности и физического соединения с исследуемым объектом. Видео и данные формируются в течение нескольких секунд после регистрации. Доступны объективы с фокусным расстоянием 6, 12, 25, 50 и 100 мм. При использовании объектива 50 мм минимально регистрируемое перемещение составляет 0,25 мкм на расстоянии 1 м и 0,125 мкм при фокусировке на близком расстоянии. При частоте съёмки 180 кадров/с в высоком разрешении регистрируются колебания до 5400 в минуту; при сниженном разрешении частота съёмки достигает 1300 кадров/с, а максимальный предел регистрации — 39 000 колебаний в минуту. Коэффициент программного усиления движения регулируется от 1 до 500. Скорость воспроизведения и экспорта настраивается в диапазоне от 1 кадра/с до четырёхкратной исходной частоты кадров. Длина кабеля составляет 3 м. Система сбора данных оснащена процессором i7, оперативной памятью 32 ГБ, твердотельным накопителем 1 ТБ и двумя аккумуляторами. В дополнительный комплект принадлежностей входят светодиодный осветитель с освещённостью 23 000 лк на расстоянии 1 м, литий-ионный аккумулятор осветителя, стойка для осветителя, дополнительная вибрационная прокладка и подставка для компьютера.

Наименование производителя

Visual Enhancement Impact Pro IRIS M Vibration Vision Enhances Pipeline Vibration Structure
