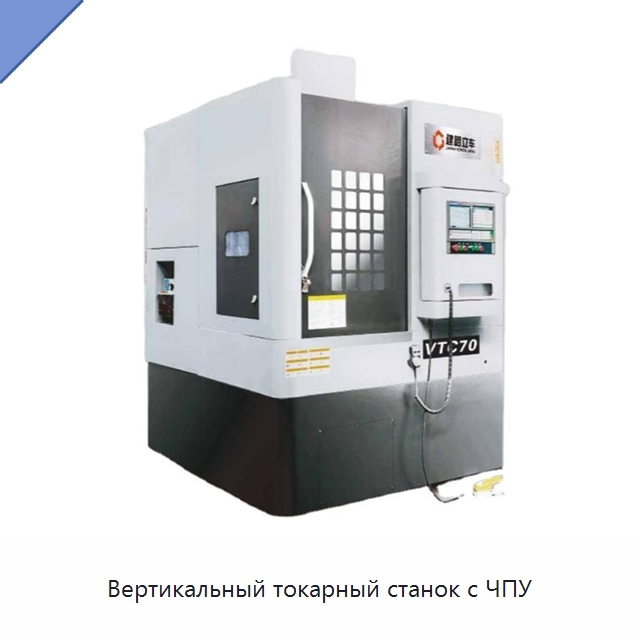

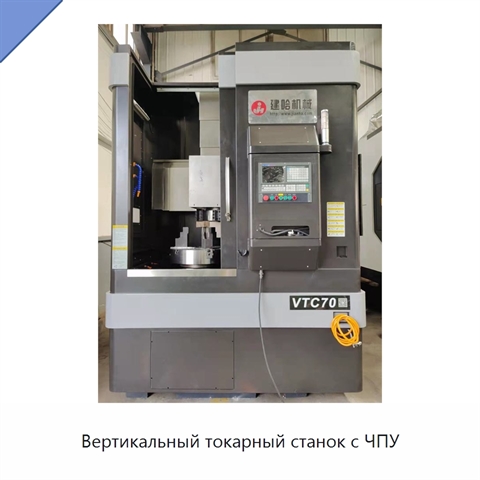

Вертикальный токарный станок с ЧПУ

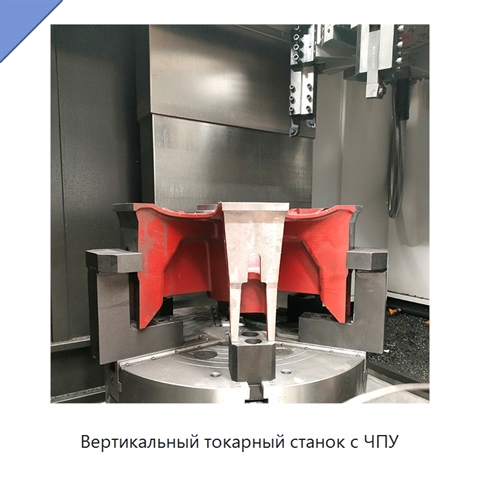

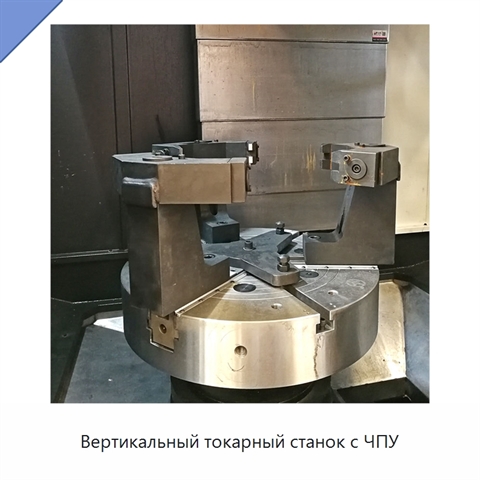

Станок с ЧПУ обрабатывает внутренние и наружные цилиндрические поверхности, конусы, торцы, канавки и фаски деталей. Резцедержатель имеет вертикальное или горизонтальное многопозиционное исполнение, сокращающее время смены инструмента. В верхней части шпинделя можно установить планшайбу или гидравлический патрон; в нижней части предусмотрен одно- или двухпоршневой цилиндр для управления заготовкой и им. Максимальный диаметр поворота составляет 780 мм, диаметр точения — 700 мм, высота точения — 500 мм. Ход по осям X и Z равен 700 для каждой оси. Частота вращения шпинделя достигает 800 об/мин, мощность его сервомотора составляет 22 кВт. Диаметр гидравлического патрона равен 630 мм. Направляющая по оси X имеет две дорожки шириной 45 мм, по оси Z — две дорожки шириной 55 мм. Скорость ускоренной подачи по X и Z составляет 12 м/мин. Шариковая винтовая передача выполнена с точностью класса C3 и шагом 10 мм. Система охлаждения зоны резания оснащена мотором мощностью 450 Вт и насосом с производительностью 4 м³/ч. Конвейер для стружки имеет цепную пластинчатую конструкцию, а электрошкаф охлаждается кондиционером. Повторяемость позиционирования составляет ±0,008 мм, точность позиционирования — ±0,01 мм, минимальная величина ввода — 0,001 мм.
