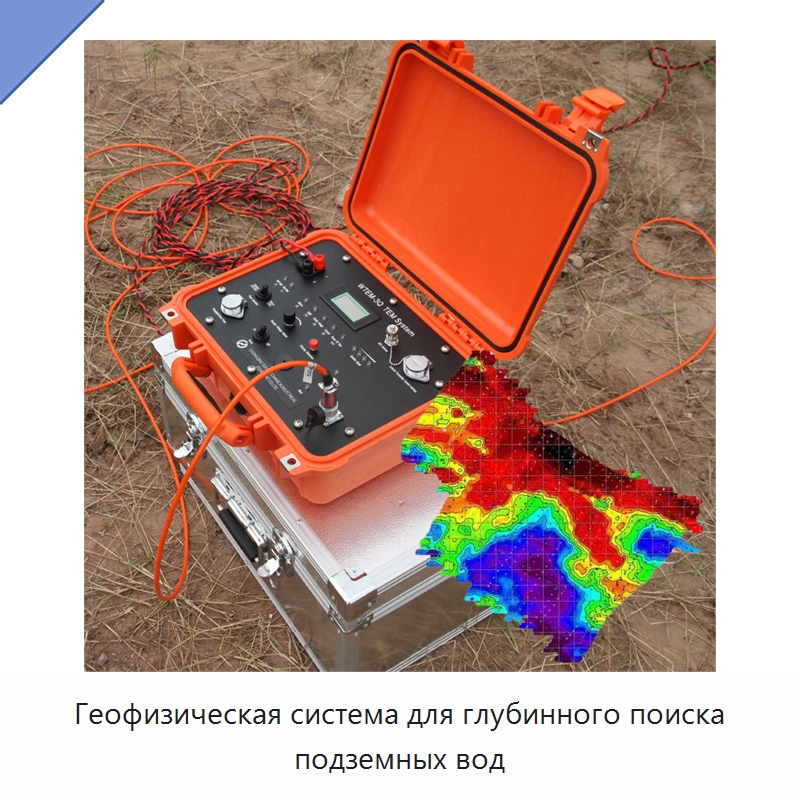

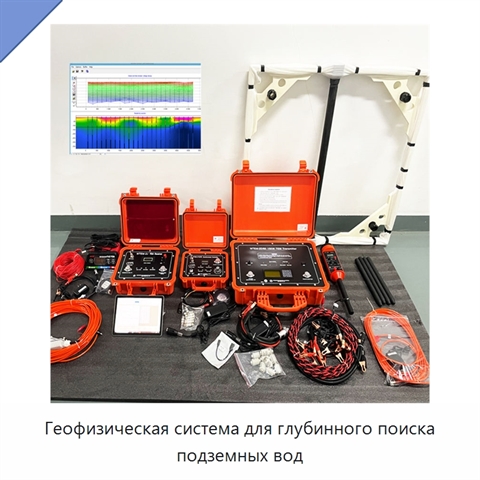

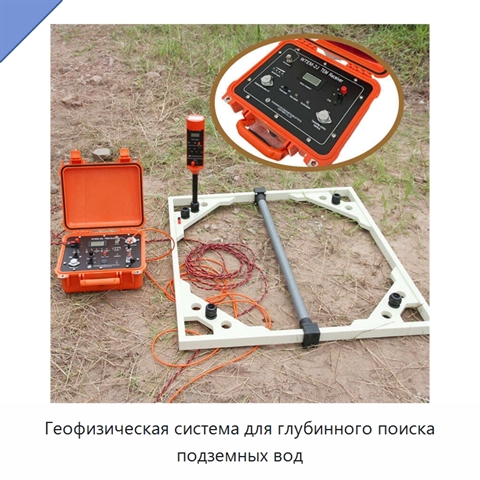

Геофизическая система для глубинного поиска подземных вод

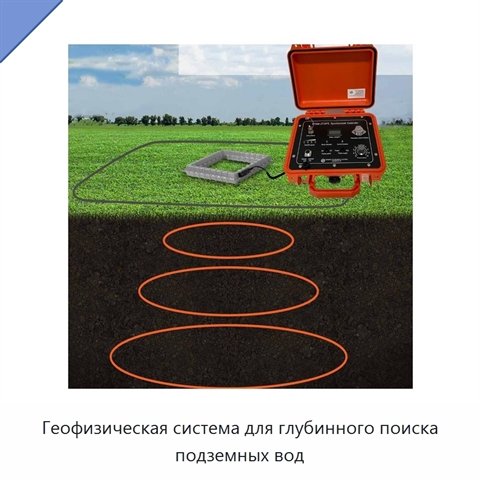

Система работает по импульсному индукционному принципу: незаземленная передающая петля создает первичное магнитное поле прямоугольными импульсами тока, а приемная петля регистрирует затухающее вторичное поле, возникающее под действием вихревых токов в грунте. Скорость затухания зависит от размеров и электропроводности подземных структур. Высокая чувствительность к проводящим материалам позволяет различать пресные, солоноватые и соленые водоносные отложения. Приемник имеет один канал, коэффициенты предварительного усиления 8 и 32 и коэффициенты основного усиления от 1 до 128. Полоса передачи с линейно-фазовым фильтром составляет 0–50 кГц, диапазон фильтра с плоской характеристикой — 0–400 кГц. Подавление помех промышленной частоты составляет не менее 80 дБ; разрядность аналого-цифрового преобразования — 16 бит, минимальный интервал выборки — 1 мкс. Предусмотрено суммирование от 1 до 9999 измерений. Передатчик работает с входным напряжением 12 или 24 В; выходное напряжение регулируется соответственно в пределах 5,5–8 В и 5,5–20 В, передаваемый ток не превышает 10 А. Частоты питания составляют 4, 8, 16 и 32 Гц. Время выключения измеряется в диапазоне 0,1–100 мкс. Размеры передающей петли — от 5 × 5 м до 100 × 100 м. Габариты системы — 486 × 392 × 192 мм, масса — 11,2 кг, рабочая температура — от −10 до +50 °C.
