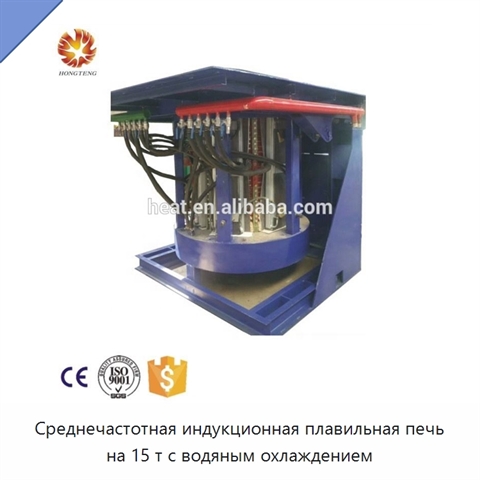

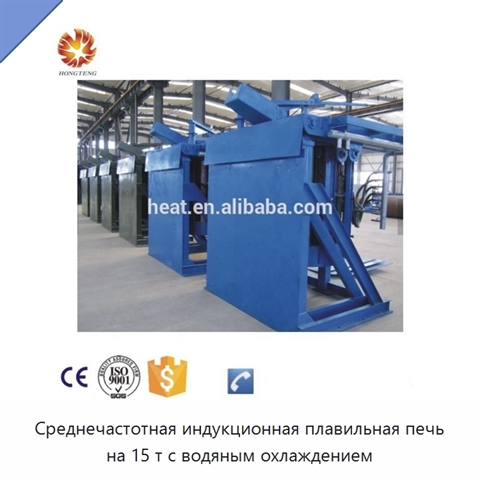

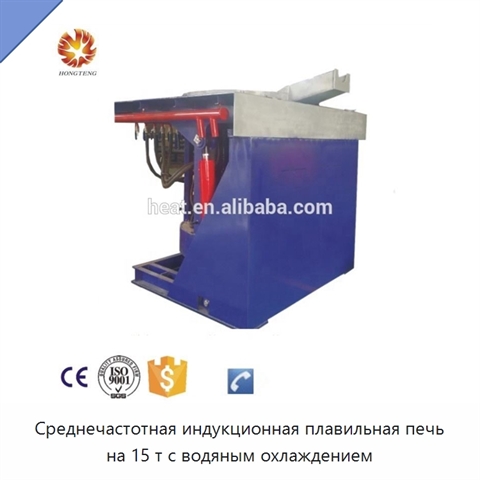

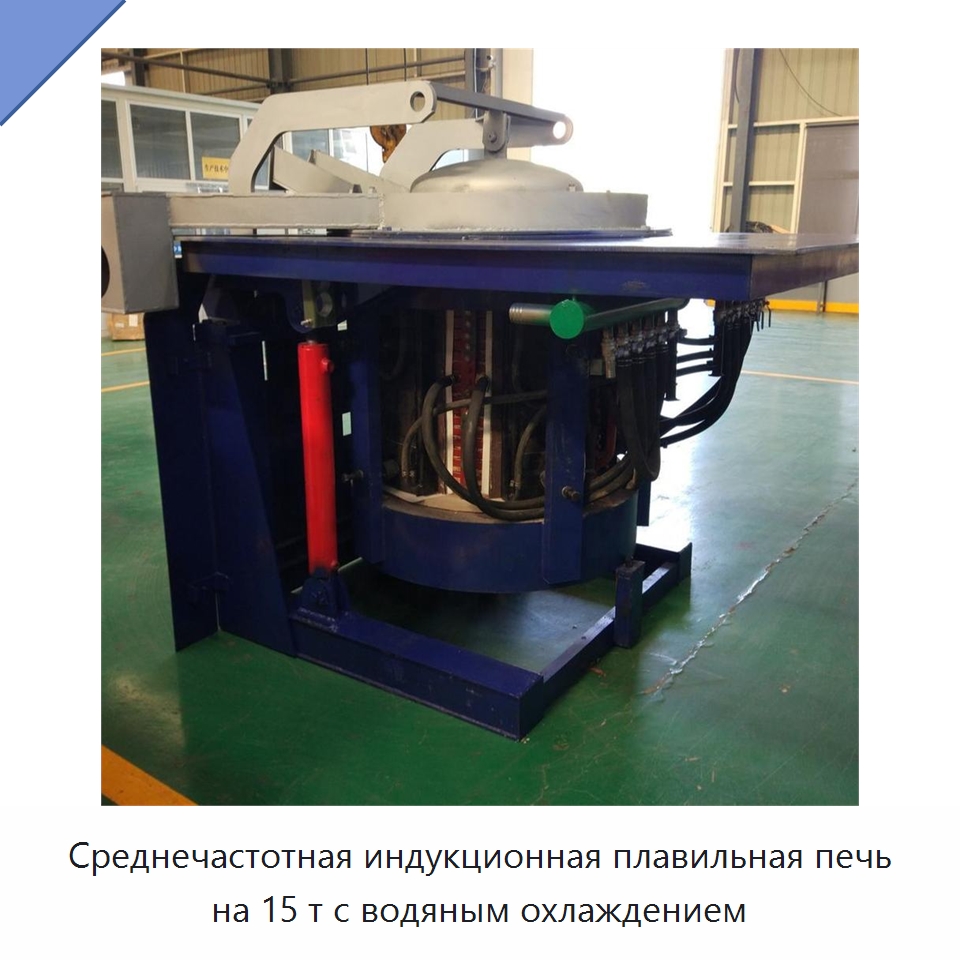

Среднечастотная индукционная плавильная печь на 15 т с водяным охлаждением

Индукционная плавильная печь рассчитана на непрерывную плавку. Во время процесса мощность поддерживается в оптимальном рабочем диапазоне, что снижает неблагоприятное влияние новой футеровки на скорость расплавления. Успешность запуска составляет 100 %. Коэффициент мощности при работе достигает 97 %, экономия электроэнергии превышает 10 %, а помехи для электросети отсутствуют. Номинальная мощность составляет 10000 кВт, рабочая частота — 220 кГц, среднечастотное напряжение — 4000 В, мощность трансформатора — 12500 кВ·А. Шкаф питания размером 4000 × 1200 × 2200 мм имеет массу 3,5 т. Корпус выполнен со стальной оболочкой. Главная плата управления оснащена интерфейсом с разъёмами для упрощения технического обслуживания. Последовательный тиристорный инвертор сводит к минимуму частоту повреждения тиристоров. Магнитопровод имеет серповидную форму и изготовлен из холоднокатаных листов кремнистой электротехнической стали высокой магнитной проницаемости толщиной 0,3 мм с прижимной пластиной из нержавеющей стали. Его встроенный контур экранирует поток рассеяния, снижает нагрев печи, повышает эффективность, фиксирует индукционную катушку и способствует низкому уровню шума. Дугообразные поверхности сердечника и катушки создают прижим по площади вместо линейного контакта, улучшая уплотнение конструкции. Пакет листов стянут специальной накладкой без сквозного винта, что позволяет полнее использовать магнитопроводящую площадь и уменьшает вероятность локального нагрева. Между магнитопроводом и прижимной пластиной установлен водоохлаждаемый радиатор. Во время работы он поддерживает верхнюю часть магнитопровода при комнатной температуре, предотвращает температурную деформацию и усиливает опору индукционного кольца и общую конструкцию печи.

Наименование производителя

Water Cooled Quick Start Continuous Melting KGPS MF Induction Furnace 15 Ton
