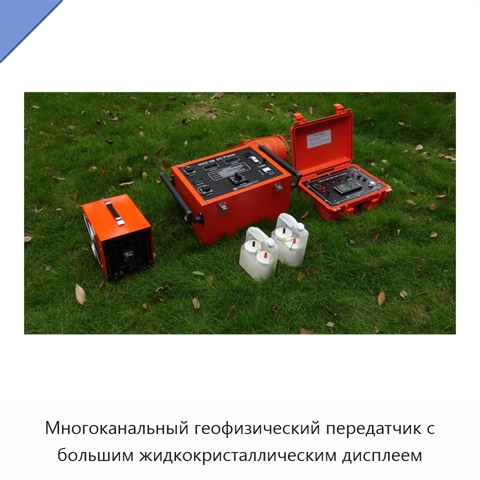

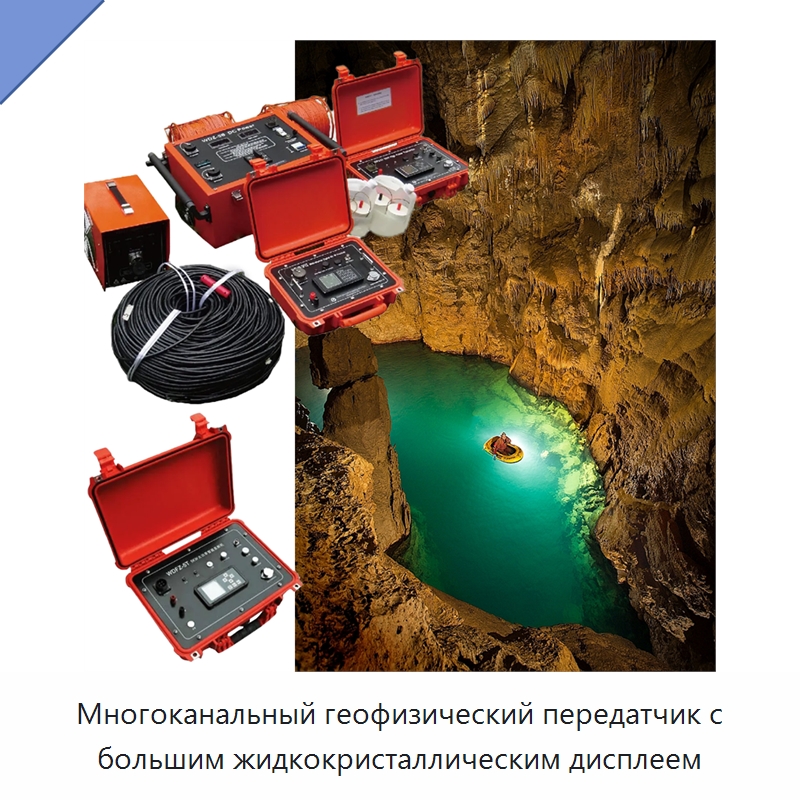

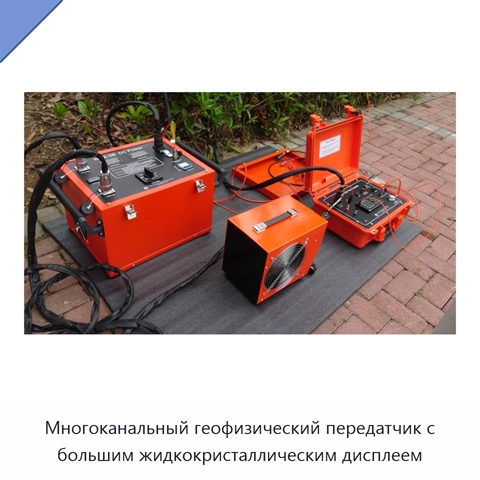

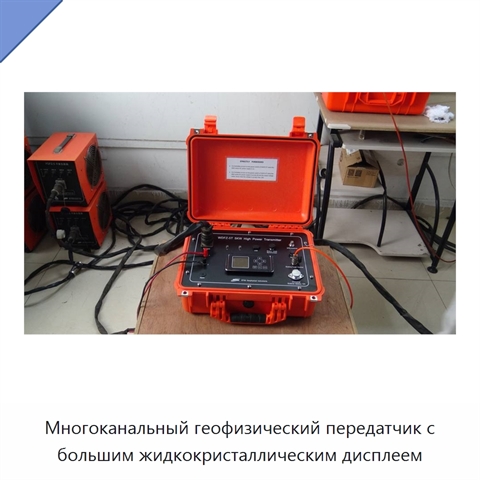

Многоканальный геофизический передатчик с большим жидкокристаллическим дисплеем

Геофизический передатчик выполнен по модульной схеме с выпрямительным источником питания и балансировкой нагрузки для синхронных измерений. Выходная мощность передачи имеет варианты 7,2, 10, 15 и 20 кВт. Максимальное передающее напряжение составляет ±1200 В, предусмотрены варианты максимального передающего тока ±6, ±10, ±15 и ±20 А. Вход постоянного высокого напряжения рассчитан на максимальные 1200 В при токе до 6 А. Кварцевый тактовый генератор обеспечивает стабильность ±0,01 части на миллион и погрешность синхронизации менее 1 мкс. Память объёмом 1 ГБ с коррекцией ошибок хранит более 1 млн измерений и сохраняет их при отключении питания. Предусмотрены режимы синхронизации по внутренним часам и внешним триггерам. Сопротивление электродов контролируется в реальном времени, а светодиодные индикаторы сигнализируют о неисправностях. Колёса обеспечивают быстрое перемещение и повторное развёртывание устройства. Рабочая температура составляет от −10 до +50 °C, температура хранения — от −20 до +60 °C. Габариты передатчика равны 406 × 330 × 174 мм, масса — 7,8 кг. Устройство прошло испытания на ударные и вибрационные воздействия и сертифицировано по стандарту EN 61010-1. В комплект входят передатчик, приёмник, кабель, электрод, балансировочная нагрузка и выпрямитель источника напряжения.

Наименование производителя

WDFZ Multi-channel IP System Transmitter Large LCD Geophysical Device
