Поворотный подшипник с перекрёстными роликами и четырёхточечным контактом

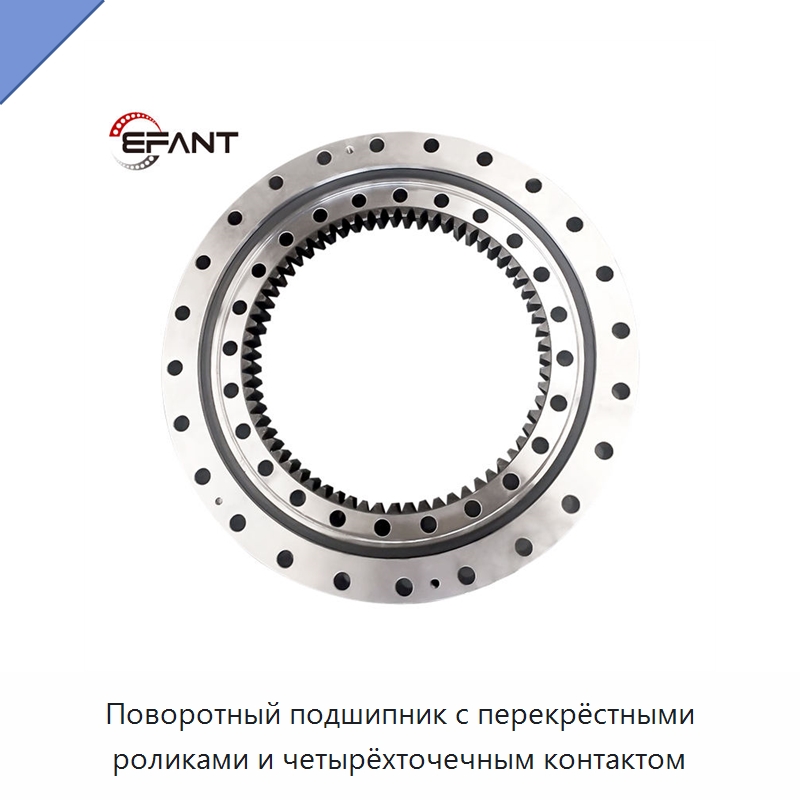

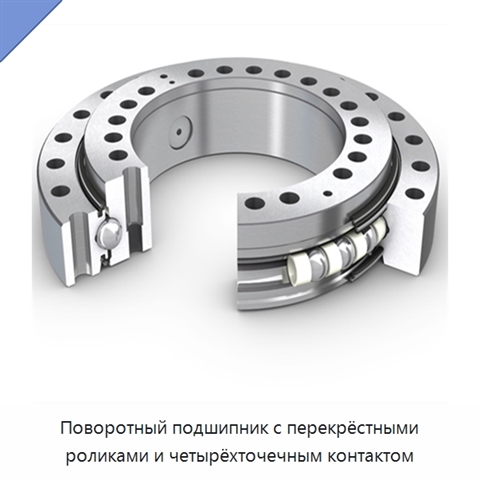

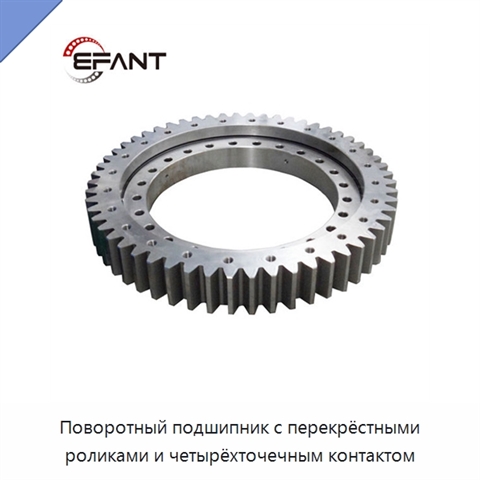

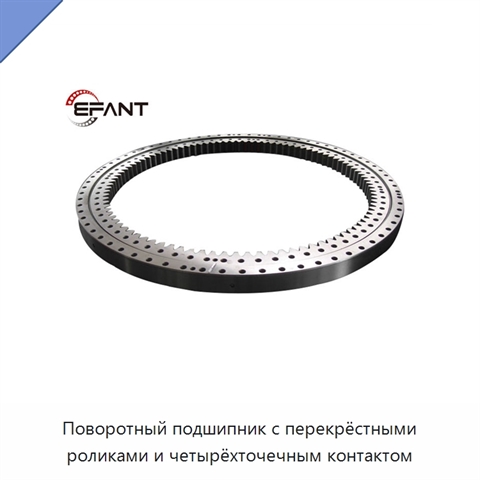

Поворотный подшипник выпускается в однорядных и двухрядных шариковых или роликовых исполнениях, а также в трёхрядной роликовой конструкции. Однорядный вариант с перекрёстными цилиндрическими роликами состоит из двух колец; компактная конструкция сочетается с небольшой массой, высокой точностью изготовления и малым зазором, поэтому при установке требуется высокая точность монтажа. Трёхрядное исполнение распределяет различные нагрузки между отдельными дорожками качения и группами роликов, что позволяет уменьшить диаметр при сохранении заданной нагрузки и получить поворотный узел с высокой грузоподъёмностью. Телами качения служат стальные шарики или цилиндрические ролики, а сепаратор может быть изготовлен из нейлона, стали или меди. Конструкция включает внутреннее кольцо, монтажные отверстия, конический штифт, пресс-маслёнку, загрузочную пробку, уплотнения, ролики и разделительные шарики или сепараторы. Возможны варианты с внутренним зубчатым венцом, наружным зубчатым венцом и без зубчатого венца. Наружный диаметр и диаметр отверстия находятся в диапазоне 50–10000 мм; монтажные отверстия выполняются сквозными или резьбовыми. Подшипник рассчитан на восприятие опрокидывающего момента и значительной радиальной силы.
