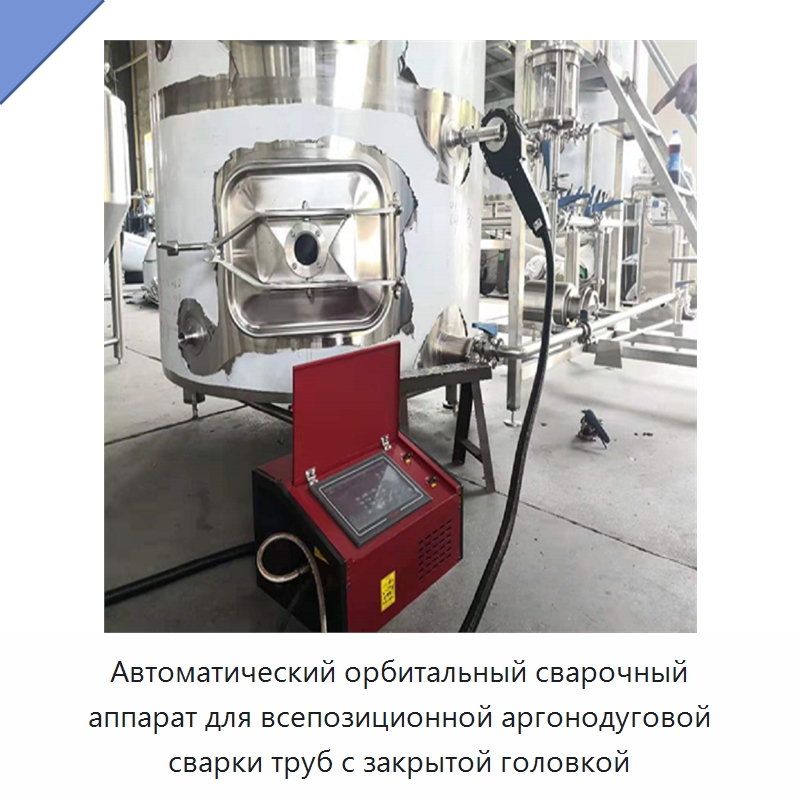

Автоматический орбитальный сварочный аппарат для всепозиционной аргонодуговой сварки труб с закрытой головкой

Автоматический орбитальный сварочный аппарат включает закрытую сварочную головку для стыков «труба — труба» и цифровой программно-управляемый блок, объединяющий систему управления, источник питания и встроенный бак охлаждающей воды. Аппарат выполняет всепозиционную сварку тонкостенных труб во вращательном режиме с автоматическим возвратом головки в исходное положение. Свариваемые материалы — углеродистая и нержавеющая сталь, титановые сплавы; защитный газ — аргон. Для закрытой головки диапазон диаметров труб составляет Φ6,35–Φ114,3 мм, толщины стенки — 0,5–3 мм, диаметра вольфрамового электрода — Φ1,6–Φ2,4 мм. Скорость вращения сварочного зажима регулируется от 0,15 до 4,5 об/мин. Поддерживается стыковая сварка прямых труб, тройников, отводов, переходов и других трубных деталей без разделки кромок, с самоплавлением. Сварочный ток регулируется в пределах 5–200 А, напряжение холостого хода составляет 65 В, мощность — 4,5 кВА. Продолжительность включения составляет 60 % при 200 А и 100 % при 155 А. Встроенная система циркуляционного водяного охлаждения горелки имеет бак вместимостью 4 л и обеспечивает расход воды 1000 мл/мин. Масса блока вместе с 4 л охлаждающей воды составляет 33 кг. Управление реализовано на ПЛК и через 10-дюймовый цветной сенсорный экран. Память рассчитана на 99 программ, каждая программа может быть разделена на 12 интервалов. Класс изоляции — F, степень защиты — IP21. Аппарат защищён от перенапряжения, перегрузки, утечки тока, неудачного зажигания дуги и короткого замыкания вольфрамового электрода. Рукоятка сварочного зажима снабжена кнопками прямого и обратного вращения, пуска, аварийного останова и спада тока, а также световым индикатором. Торцы труб должны быть ровными, перпендикулярными и без заусенцев; зазор между ними не допускается, а масляные загрязнения удаляются ацетоном или спиртом. При сварке углеродистой стали участок шириной 5–8 мм в зоне стыка очищают от ржавчины до чистого металла. Для установки зажима требуется прямой участок трубы длиной не менее 20 мм, а в зоне радиусом R = 80 мм от центра стыка не должно быть препятствий.
