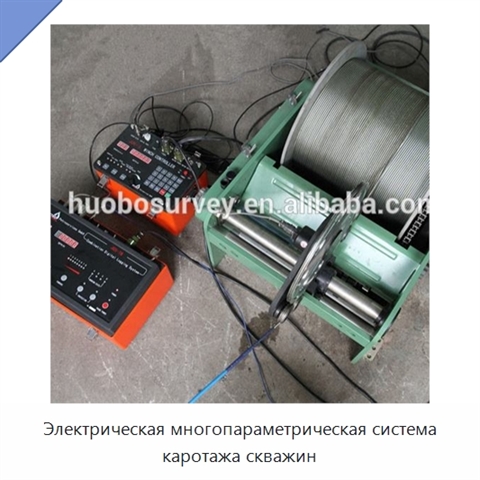

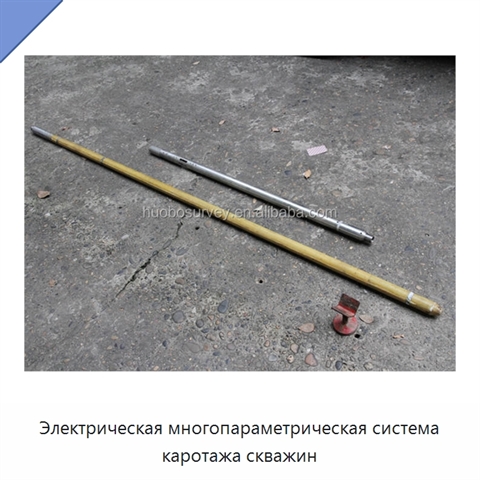

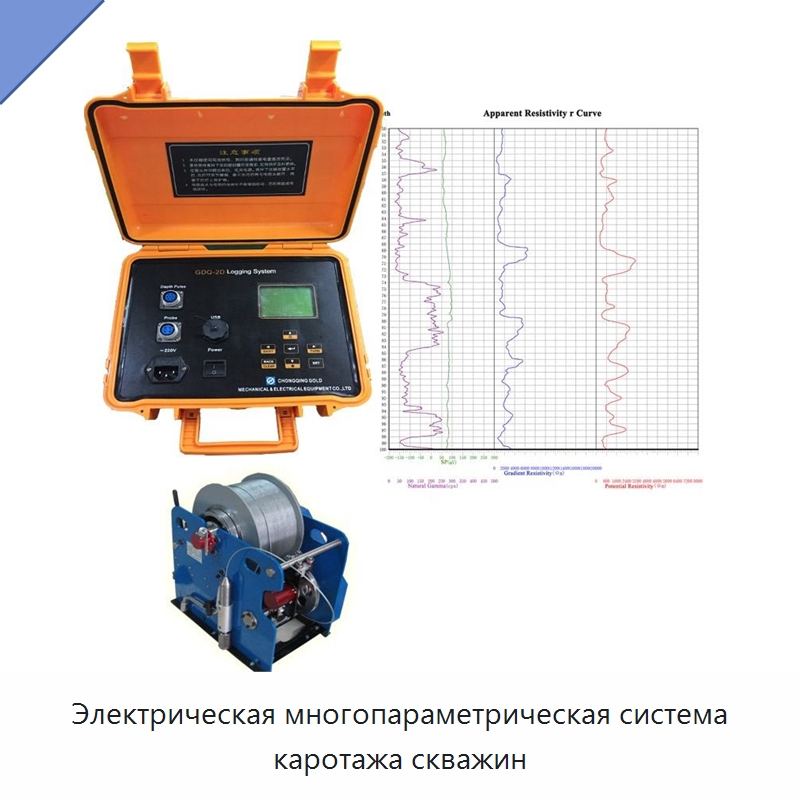

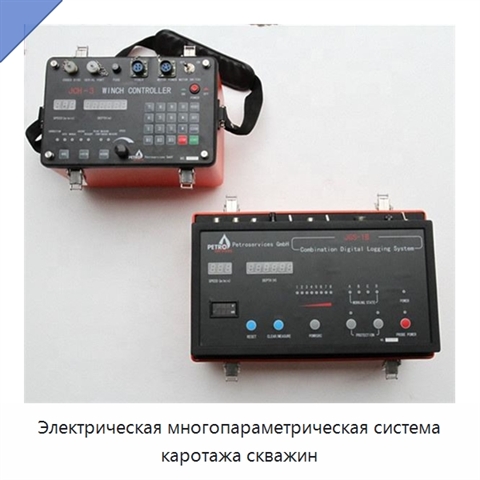

Электрическая многопараметрическая система каротажа скважин

Система включает измерительный прибор с программным обеспечением, лебёдку с кабелем и скважинный зонд. Для управления используется внешний ноутбук или настольный ПК; поддерживаются каротаж при движении вверх и вниз, приём цифровых и аналоговых сигналов, автоматический отбор проб по глубине с произвольно задаваемым интервалом. Опционально доступны восемь отводов питающего тока. Моделирование каротажа в помещении позволяет наблюдать повторяемость работы приборов и зондов, а мембранная панель служит интерфейсом управления. Диапазон тока составляет 2–500 мА; входной диапазон сигнала не превышает ±10 В. Непрерывная работа длится не более 24 ч, потребляемая мощность составляет менее 200 Вт. Габариты равны 420×260×210 мм, масса — менее 7 кг. Рабочая температура находится в пределах от −10 до +50 °С, рабочее питание: ±10%, 50 Гц ±5%. Скорость каротажа регулируется от 0 до 30 м/мин в зависимости от интервала отбора проб. Для измерения компенсированной плотности по двухзондовой схеме, естественного гамма-излучения, бокового каротажа в трёх направлениях и потенциала самопроизвольной поляризации предусмотрены комбинированные боковой зонд и зонд плотности; боковой вариант дополнительно поддерживает кавернометрию. Акустический зонд измеряет скорость звука и амплитуду акустического сигнала, комбинированный зонд температуры и сопротивления жидкости — температуру скважины и сопротивление жидкости. Комбинированный зонд с магнитным локатором выполняет магнитную локализацию, а наклон измеряют комбинированный и цифровой зонды. Зонд магнитной восприимчивости предназначен для поиска магнитных железных руд. Зонд бокового каротажа сопротивления определяет сопротивление пластов горных пород. Кавернометрический зонд проверяет целостность скважины и предоставляет дополнительные сведения. Расходомер определяет поток жидкости.
