Система геологоразведки для стереокартирования

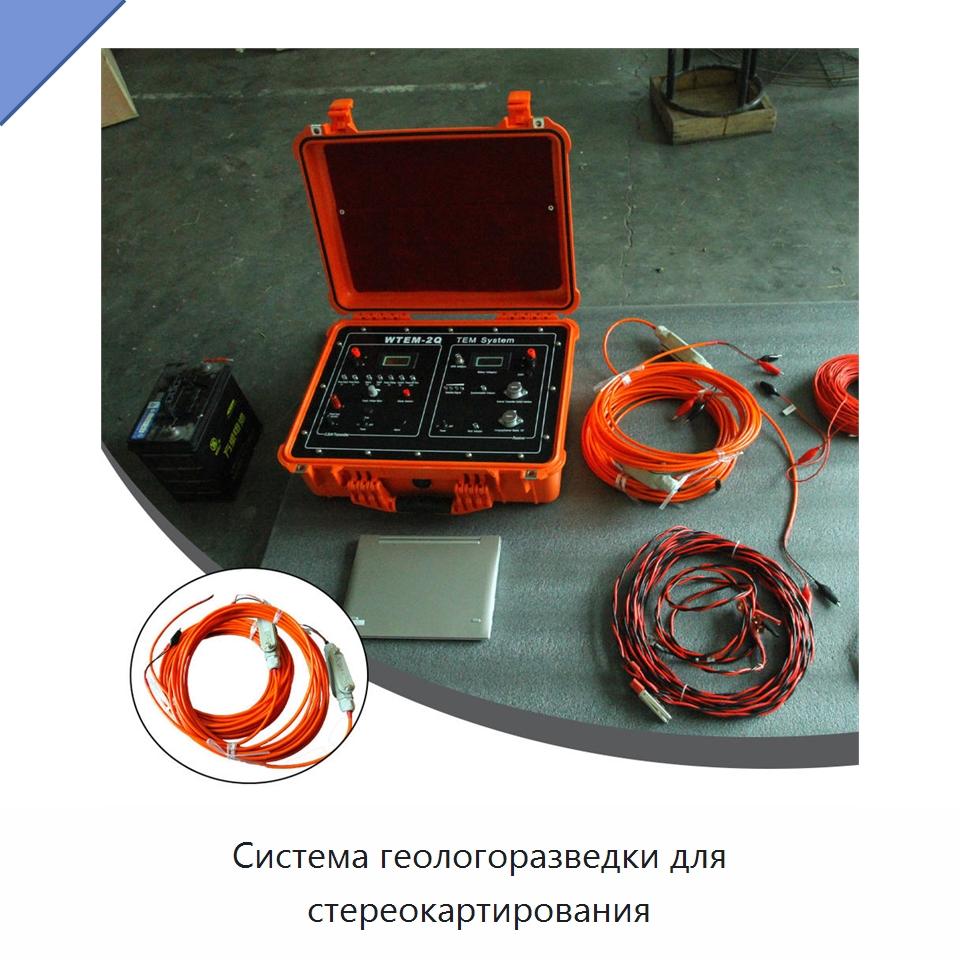

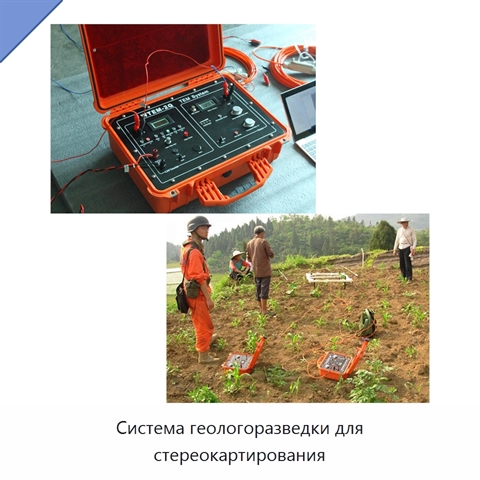

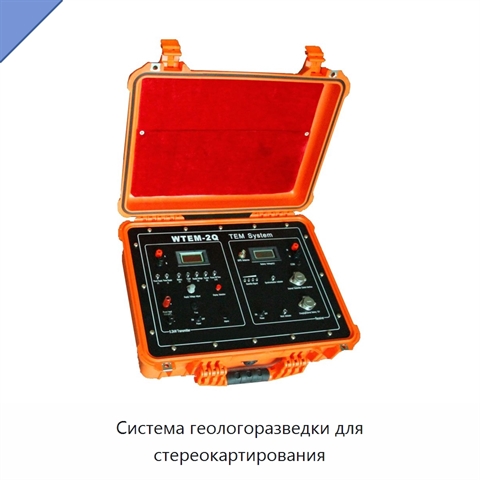

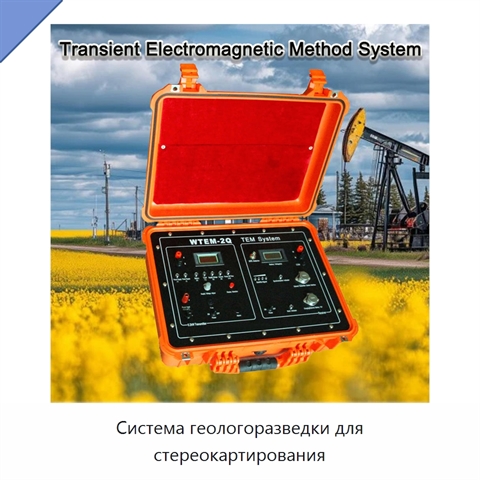

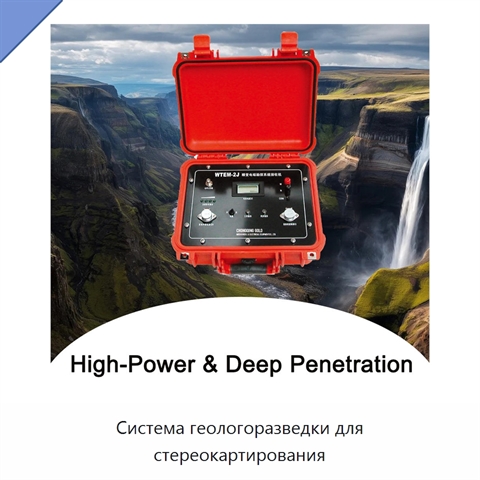

Система геологоразведки предназначена для оперативных геологических обследований и стереокартирования. Приемник имеет один канал, предварительное усиление 8 или 32 раза и основное усиление 1, 2, 4, 8, 16, 32, 64 или 128 раз. Полоса пропускания составляет 0–50 кГц при использовании линейно-фазового фильтра и 0–400 кГц в полном диапазоне. Разрядность АЦП — 16 бит, минимальный интервал выборки — 1 мкс, суммарная погрешность кварцевого генератора — не более 5×10⁻⁹. Система поддерживает 50 трасс и накопление от 1 до 9999 измерений. Для синхронизации предусмотрен кабельный режим. Приемник оснащен встроенной перезаряжаемой батареей 12 В с поддержкой внешнего питания; время работы составляет не менее 10 часов. Рабочая температура приемника и передатчика — от −10 до +50 °C. В состав системы входит передатчик мощностью 10 кВт с напряжением передачи 200 В, током передачи 50 А и точностью измерения тока 1%. Доступны частоты питания 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение передатчика отображается на жидкокристаллическом дисплее с разрешением 0,1 В. Приемник поддерживает беспроводное управление с КПК, программно управляемую аппаратную фильтрацию, накопление данных и локальные настройку параметров, отображение, хранение и построение графиков. Передатчик оснащен устройством быстрого отключения, а функция времени отключения передает программному обеспечению точное значение для повышения разрешения.

Наименование производителя

WTEM - 2J/GPS Exploration System Special for Stereo Mapping
