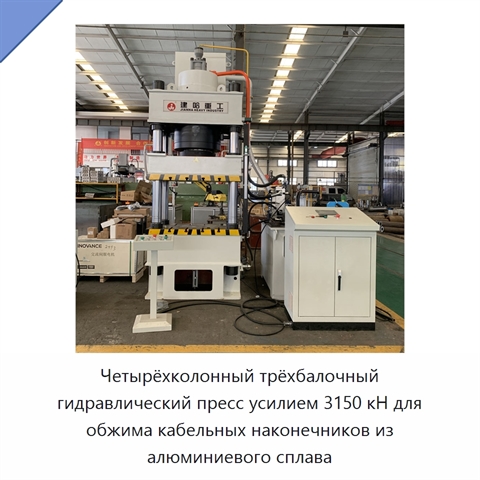

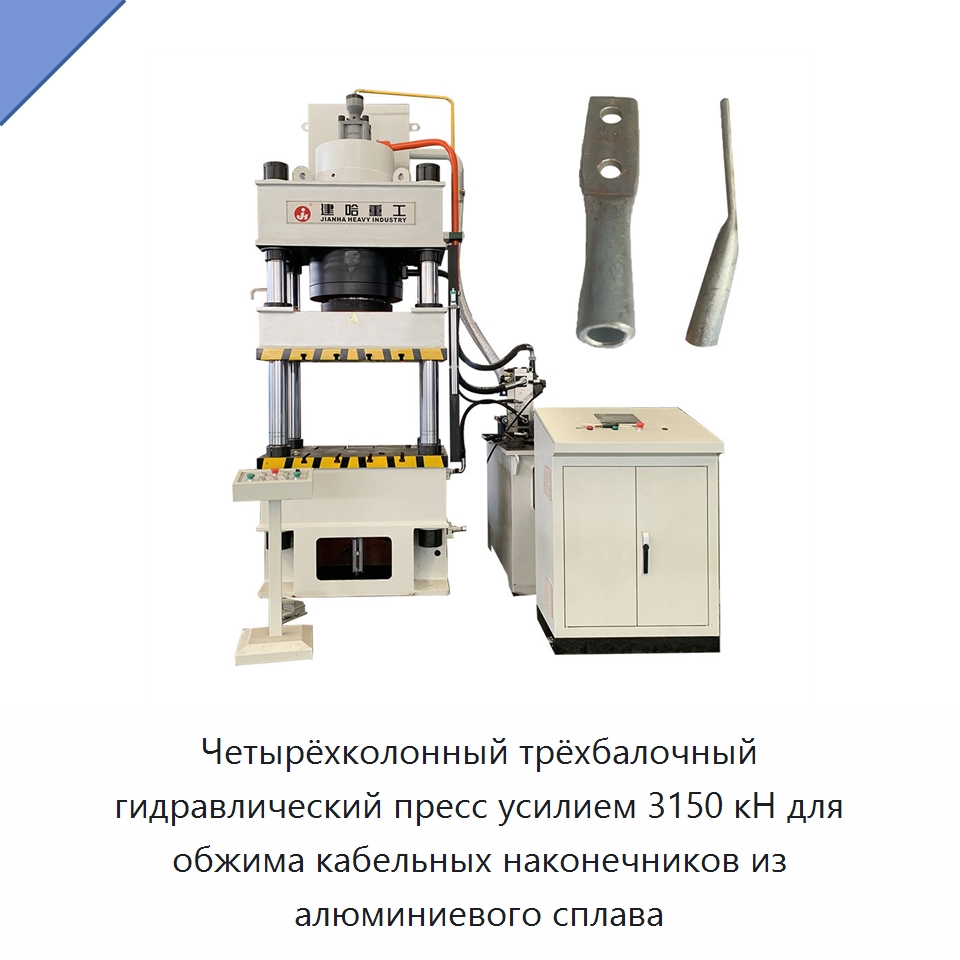

Четырёхколонный трёхбалочный гидравлический пресс усилием 3150 кН для обжима кабельных наконечников из алюминиевого сплава

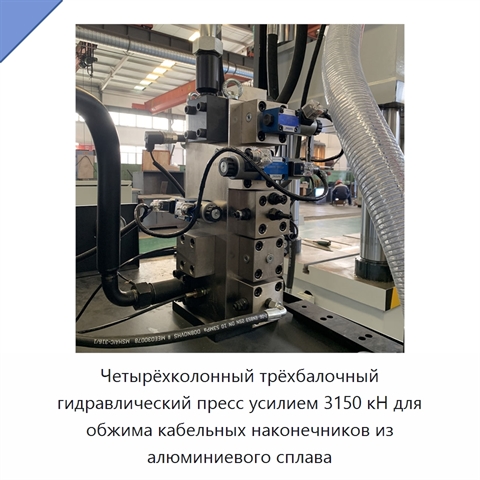

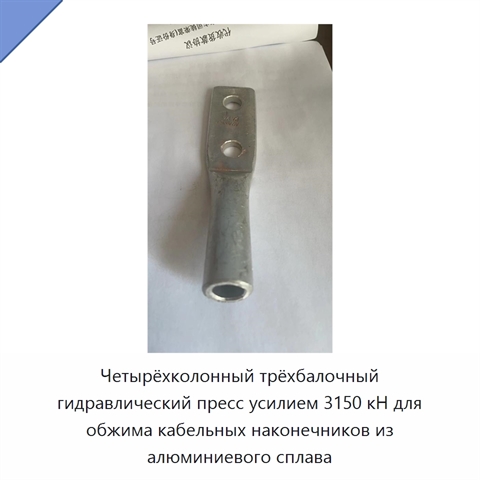

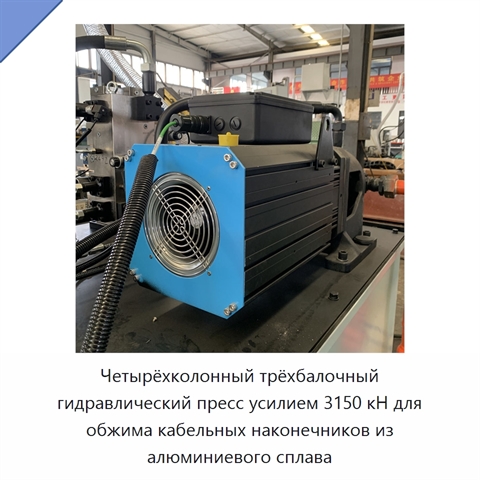

Пресс выполняет обжим и формование кабельных соединительных наконечников из алюминиевого сплава с плотным соединением заготовки и проводника. Номинальное усилие составляет 3150 кН, давление гидросистемы — 25 МПа. Равномерное приложение нагрузки снижает риск растрескивания и деформации детали; после обработки наконечники имеют единообразные размеры, обжимные поверхности плотно прилегают друг к другу, а потери проводимости остаются низкими. Несущая система построена по схеме с тремя балками и четырьмя колоннами. Сварная станина изготовлена из высокопрочной листовой стали и подвергнута старению для снятия внутренних напряжений, что повышает её жёсткость и сопротивление деформации. Прецизионные направляющие втулки в сочетании с направляющими обеспечивают точность перемещения ползуна не более 0,02 мм. Электромагнитный распределительный клапан изменяет направление потока гидравлического масла при включении и отключении электромагнита, переключая движения гидравлического исполнительного механизма. В нижней части клапана размещено трубопроводное присоединение к масляному контуру. Встроенный поршневой насос имеет компактную жёсткую конструкцию; сочетание направляющих стержней с линейными подшипниками повышает устойчивость штока к значительным скручивающим нагрузкам. В соединении типа «шип-паз» основную нагрузку воспринимает механическая часть, а сварка служит усилением.

Наименование производителя

Y32-315 Hydraulic Crimping Tool Special for Aluminum Alloy Wire Nose, CE Certified 315T Hydraulic Press Machine for Aluminum Cable Lugs Making Jianha Heavy Industry High Precision Forging Equipment
