Артикул: 396-704
Модель: АНА-28(1К)
Секция: Дополнительная

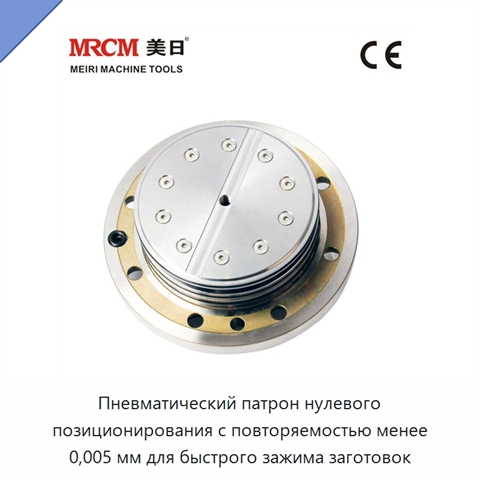

Пневматический патрон нулевого позиционирования с повторяемостью менее 0,005 мм для быстрого зажима заготовок
Пневматический патрон нулевого позиционирования предназначен для быстрого зажима заготовок и сокращения времени смены оснастки. Повторяемость позиционирования составляет менее 0,005 мм. Патрон изготовлен из твёрдой нержавеющей стали; поверхность и поршень подвергнуты упрочняющей обработке. Разблокировка выполняется пневматически, а механическая фиксация создаётся усилием пружины. После перехода в зафиксированное состояние подачу давления можно отключить, поскольку для сохранения зажима постоянное давление не требуется. Минимальное давление разблокировки в зависимости от исполнения составляет 4,5, 5,5 или 6 бар, максимальное — 12 бар. Для разных исполнений предусмотрено зажимное усилие 5, 10 или 17 кН и усилие натяжения 13, 25 или 55 кН. Автоматическое удаление стружки помогает очищать рабочую зону патрона. Встроенное исполнение рассчитано на создание значительного зажимного и натяжного усилия.
Задать вопрос Искать на Baidu
Какую задачу решает пневматический патрон нулевого позиционирования
Пневматический патрон нулевого позиционирования применяется при высокоточной обработке заготовок, изготовлении изделий и пресс-форм на обрабатывающих, фрезерных и гравировальных станках с ЧПУ.
Характеристики АНА-28(1К)
Модель (по базе 91Т)АНА-28(1К)
Типзажимные патроны
Масса (кг)1
Пневматический патрон нулевого позиционирования - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу возможна настройка технических параметров, типоразмеров и комплектации АНА-28(1К) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу возможна настройка технических параметров, типоразмеров и комплектации АНА-28(1К) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Информация проверена на актуальность: 07.09.26
Сведения о производителе и характеристиках актуальны.
Люди, которые искали Пневматический патрон нулевого позиционирования, также смотрели:
+5 фотоКорморезка для травы, сена, кукурузных стеблей и кормового зерна
Модель: ВКЮ-28(4У)
Корморезка выполняет резку и дробление травы, кукурузных стеблей, сухого и влажного сена, кормового зерна и других гранулированных материалов для приготовления кормов для крупного рогатого скота и овец. Машина сочетает функции резки и дробления, при этом её производительность достигает 1000 кг/ч. Мо
+5 фотоВилочный погрузчик грузоподъёмностью 3 т
Модель: ФАВ-12(1Ж)
Вилочный погрузчик грузоподъёмностью 3 т оснащён вилами длиной 1070 мм и шириной 125 мм. Размеры вил (Д × Ш × В) составляют 1070 × 125 × 45. Радиус поворота вилочного погрузчика — 2600 мм.

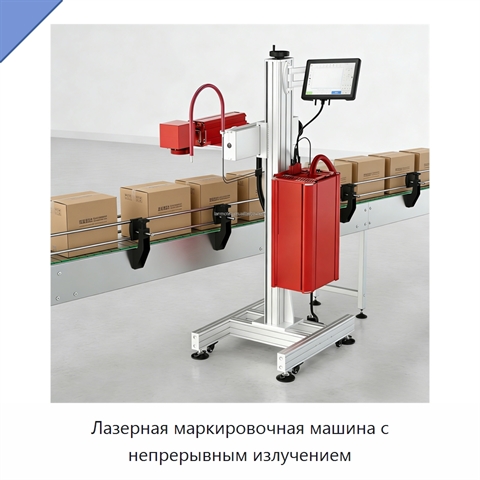

Лазерная маркировочная машина с непрерывным излучением
