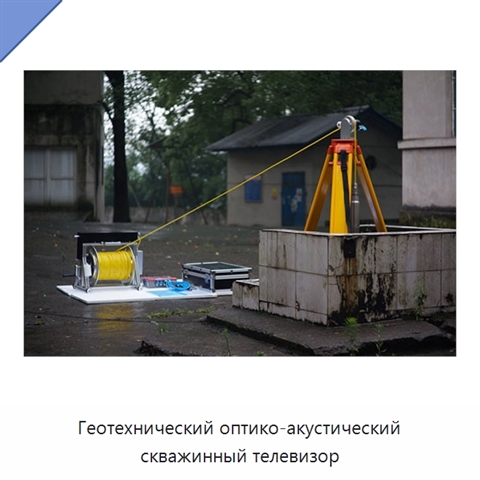

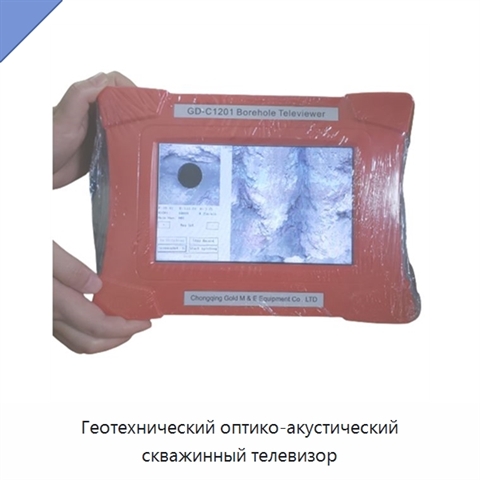

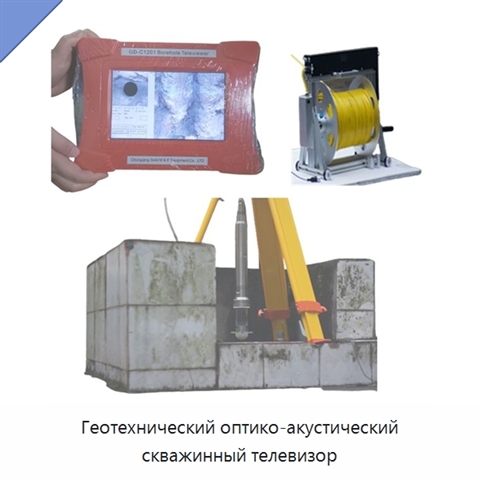

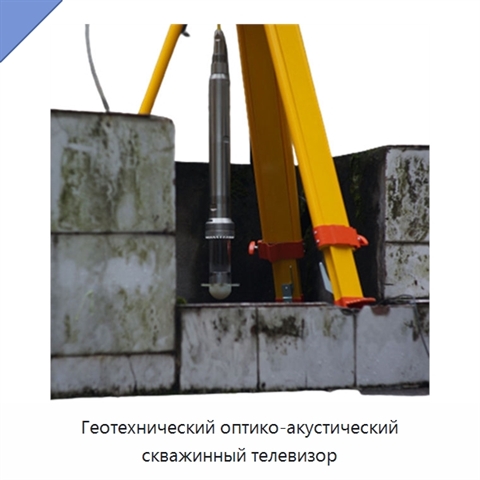

Геотехнический оптико-акустический скважинный телевизор

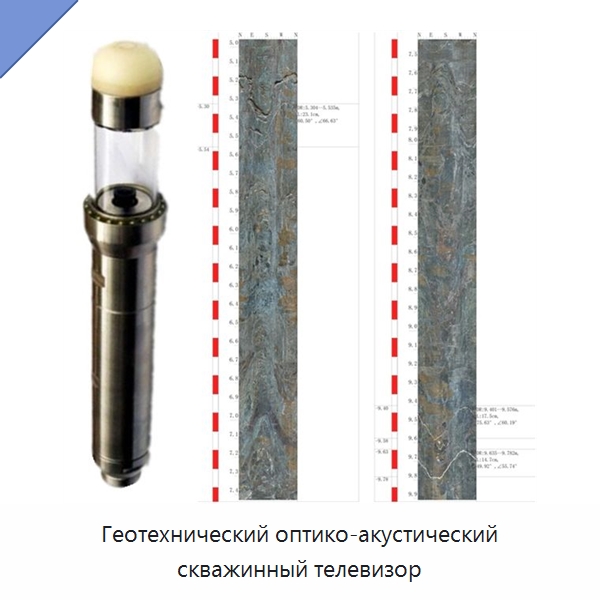

В системе встроены функции управления, получения, отображения и хранения изображений. Обработка изображений выполняется двухъядерным процессором со скоростью 25 кадров/с. Головка поддерживает фронтальное формирование изображения и боковой режим с поворотом на 90° и непрерывным вращением на 360°. Фронтальные изображения автоматически захватываются в реальном времени с последующим быстрым сшиванием; предусмотрена автоматическая коррекция угла и глубины. Мозаика изображений, видеозапись и снимки экрана формируются синхронно. Прибор выполнен герметичным, водонепроницаемым и пылезащищённым. Камера формирует цветное изображение при низкой освещённости и имеет разрешение 700 линий. Горизонтальный угол обзора составляет 360°, фокусировка не требуется. Яркость источника освещения регулируется непрерывно, его освещённость составляет не менее 30 лк. Программное обеспечение выводит плоскую развёртку и трёхмерную гистограмму; последнюю можно непрерывно вращать на 360°. Одновременно отображаются таблица результатов описания керна, диаграмма керна и развёртка. Локальные участки доступны для высокоточного увеличения. Описание керна выполняется непосредственно на развёртке. Для зонда предусмотрены диаметры 24, 40, 52 и 65 мм, измеряемый диаметр отверстия составляет 30–400 мм, глубина измерения — не менее 1500 м. Давление защиты составляет 15 МПа. Трёхмерный компас имеет диапазон угла падения ±90°, точность 0,5° и разрешение 0,01°, а диапазон азимута — 0–360°, точность 0,5° и разрешение 0,1°; допускается вращение на 360°. Масса прибора не превышает 4 кг. Компактное исполнение облегчает переноску, а подключение и управление упрощены.

Наименование производителя

Geotechnical Optical Acoustic Televiewer Borehole Scanning Logging
