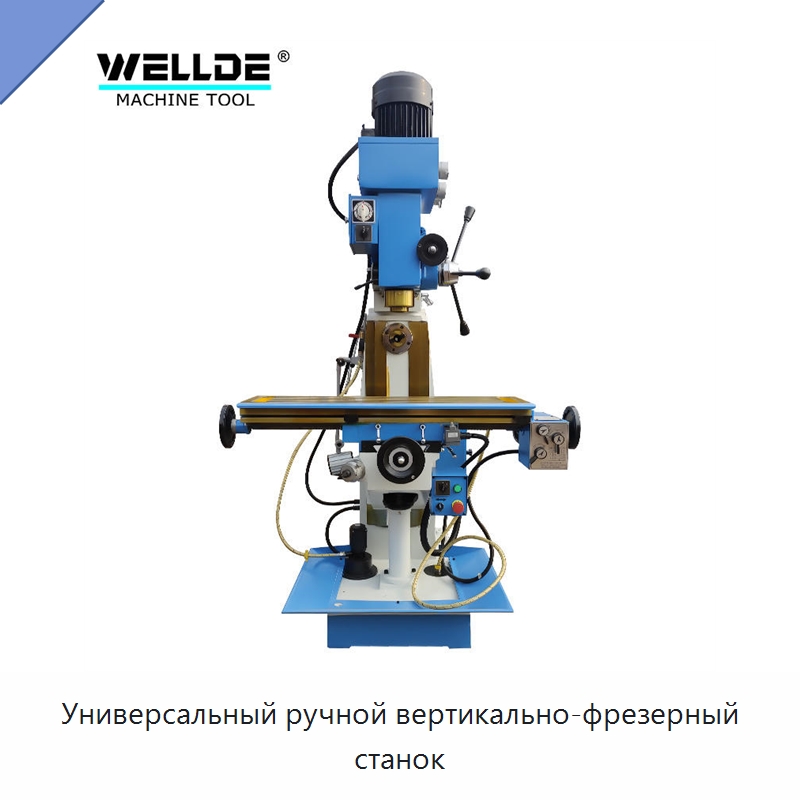

Универсальный ручной вертикально-фрезерный станок

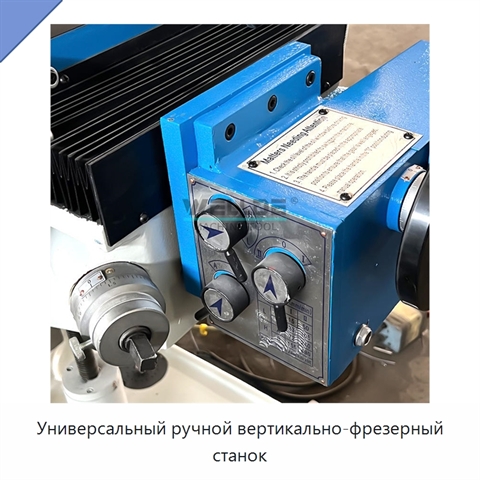

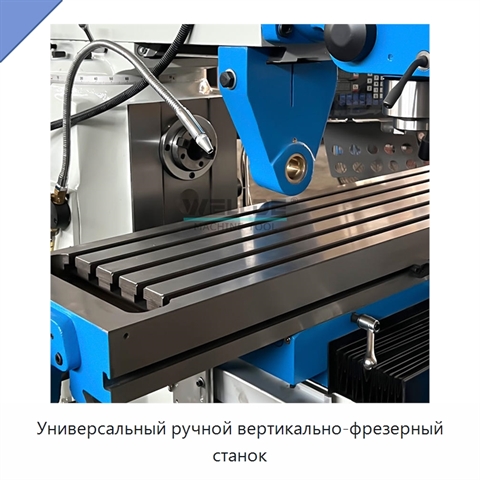

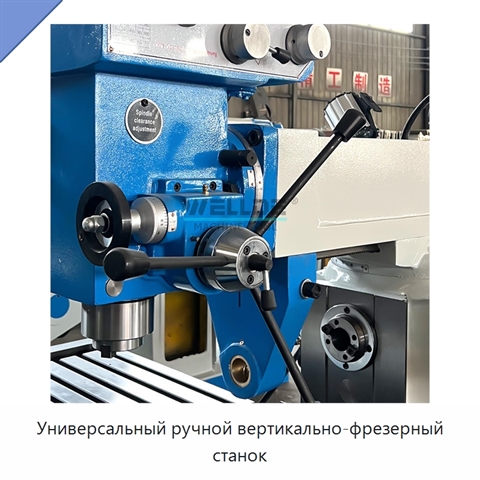

Станок оснащён фрезерной головкой с поворотом на ±45° и ременным приводом. Рабочая поверхность и направляющие закалены методом сверхвысокочастотной закалки, а подача рабочего стола осуществляется через зубчатую передачу; предусмотрена возможность установки приставного поворотного стола. Для фрезерования предусмотрены максимальная ширина концевого фрезерования 100 мм и максимальный диаметр вертикального фрезерования 25 мм; максимальный диаметр растачивания составляет 120 мм, а максимальный диаметр нарезания резьбы — M16. Расстояние от носка шпинделя до поверхности стола составляет 90–490 мм, ход шпинделя — 120 мм, размер рабочей поверхности — 1000×240 мм. Частота вращения шпинделя для вариантов V и H равна соответственно 115–1750 и 80–1300 об/мин; мощность двигателя шпинделя составляет 1,5/2,2 кВт для V и 2,2 кВт для H. Подача по оси X регулируется в диапазоне 16–480 мм/мин, габаритные размеры равны 1280×1285×2080 мм, масса — 900/1000 кг.
