Артикул: 509-092
Модель: ШХИ-89(4М)
Секция: Дополнительная

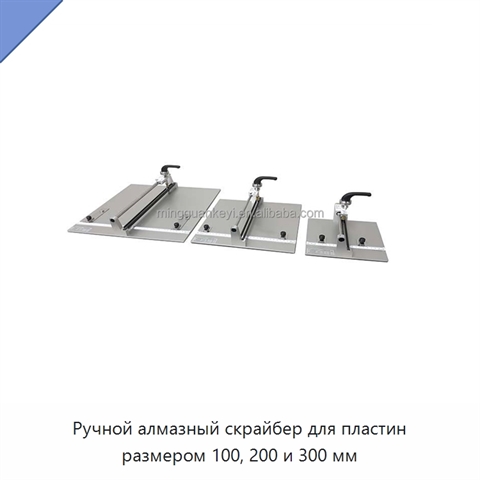

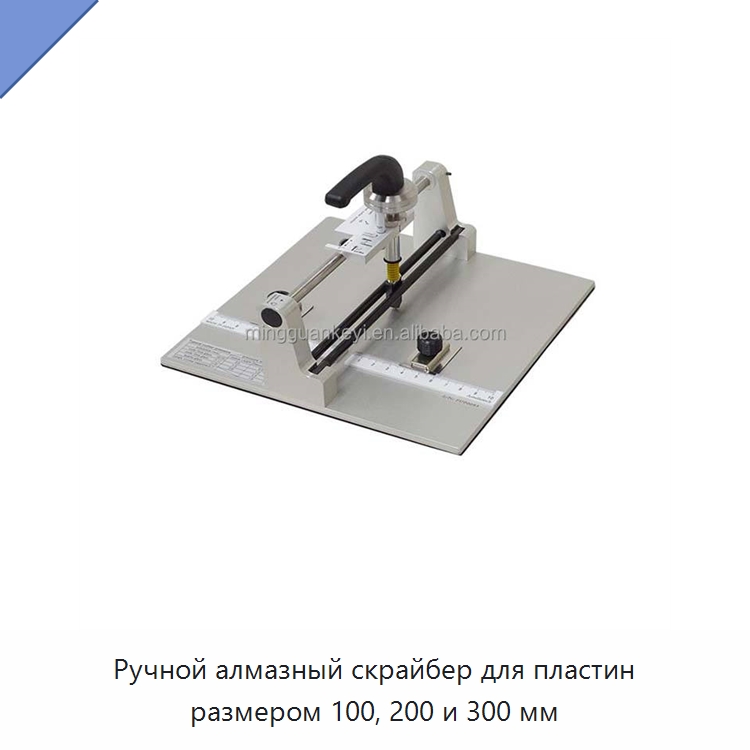

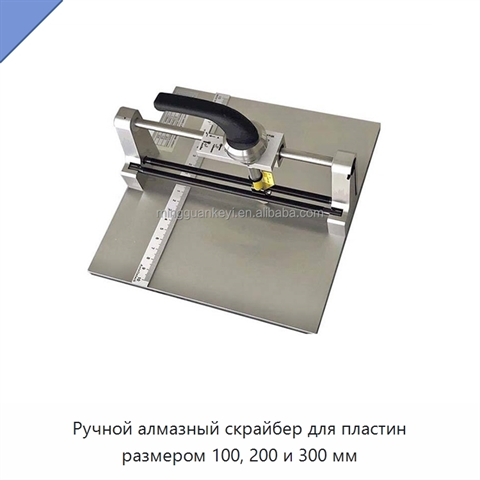

Ручной алмазный скрайбер для пластин размером 100, 200 и 300 мм

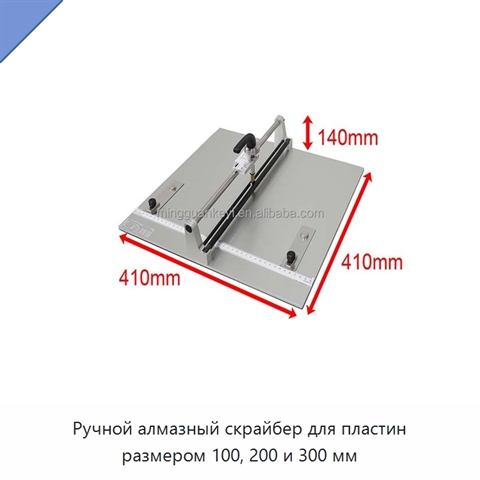

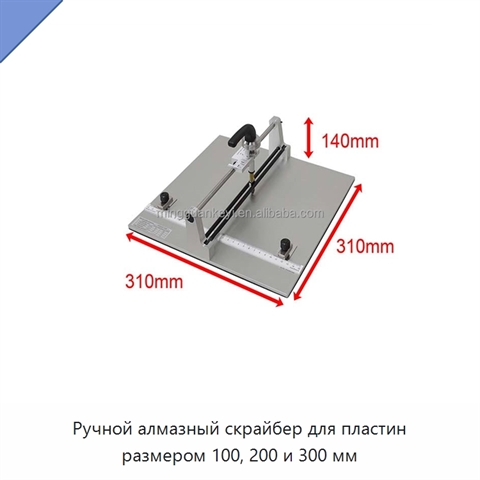

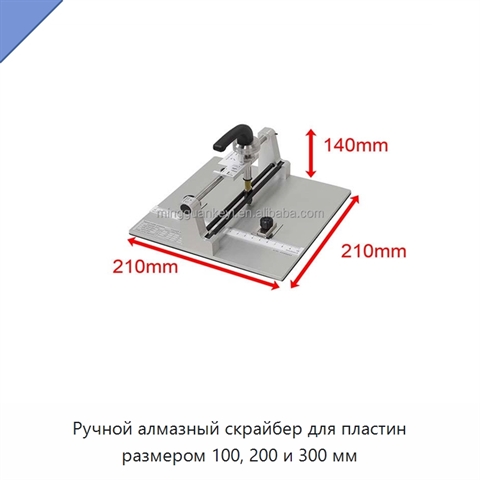

Давление резания регулируется пружиной; максимальная толщина подложки при резании составляет 1 мм. Рабочая настройка включает регулировку высоты алмазного скрайбера, настройку давления пружины и размещение подложки. Регуляторы имеют исходную точку 0: перед заменой в неё поворачивают оба, а после работы — регулятор давления для предотвращения ухудшения состояния пружины. Для замены алмазного скрайбера подвижный узел перемещают в положение замены и снимают направляющий стержень. Рукоятку поворачивают на 90° влево, шестигранным ключом ослабляют винт и удаляют скрайбер. Новый скрайбер устанавливают, винт затягивают, затем рукоятку возвращают в положение нанесения риски и устанавливают направляющий стержень. В комплект входит один алмазный нож размером 13 × 26 × 5 мм. Толщина режущего круга составляет 0,65 мм. Габариты изделия: 210 × 210 × 140 мм, 310 × 310 × 140 мм и 410 × 410 × 140 мм. Для длительной эксплуатации направляющий стержень узла разделения периодически протирают и смазывают.
Задать вопрос Искать на Baidu
Какую задачу решает алмазный скрайбер для пластин
Ручной алмазный скрайбер применяют для нанесения риски и разделения тонких монокристаллических подложек из кремния, сапфира и германия.
Характеристики ШХИ-89(4М)
Модель (по базе 91Т)ШХИ-89(4М)
Материалручной скрайбер для пластин, алмазный скрайбер, алмазный скрайбер для пластин
Размер13 мм (Д) × 26 мм (Ш) × 5 мм (В), 410 мм (Д) × 410 мм (Ш) × 140 мм (В)
Алмазный скрайбер для пластин - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ШХИ-89(4М) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ШХИ-89(4М) под условия применения (на базе производителя-оригинала или нашего завода в России).
Данные проверены на актуальность: 08.10.26
Информация о производителе и характеристиках подтверждена.
Люди, которые искали Алмазный скрайбер для пластин, также смотрели:

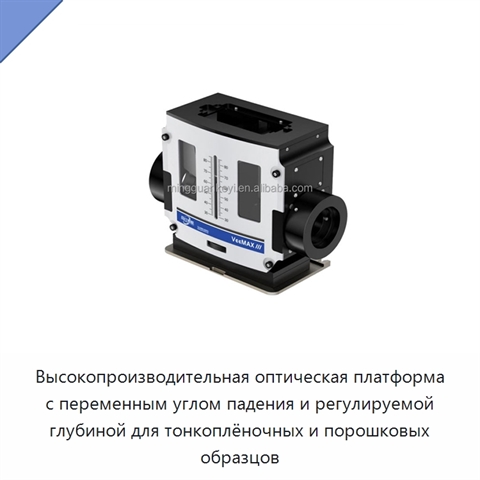

Высокопроизводительная оптическая платформа с переменным углом падения и регулируемой глубиной для тонкоплёночных и порошковых образцов
Модель: ДЛЕ-14(8Е)
Оптическая платформа обеспечивает непрерывную регулировку угла падения в диапазоне от 30° до 80°.

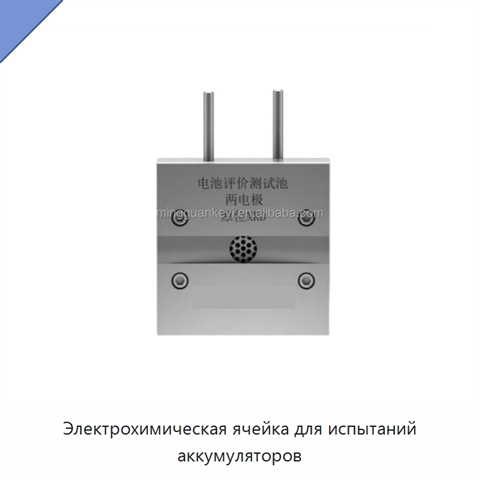

+2 фотоЭлектрохимическая ячейка для испытаний аккумуляторов
