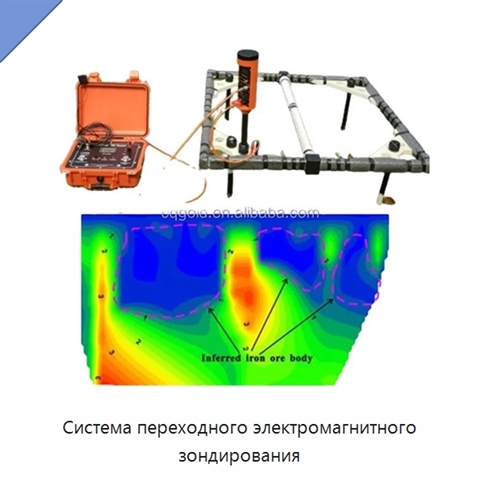

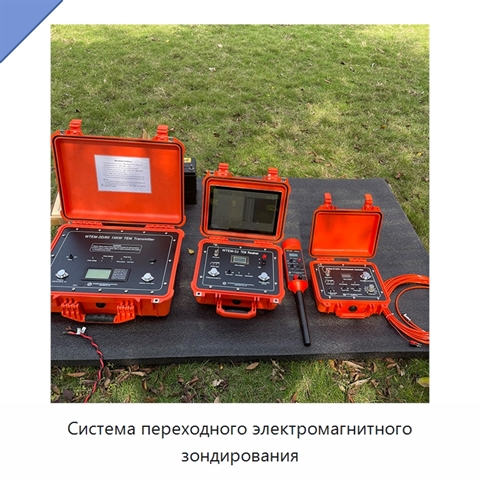

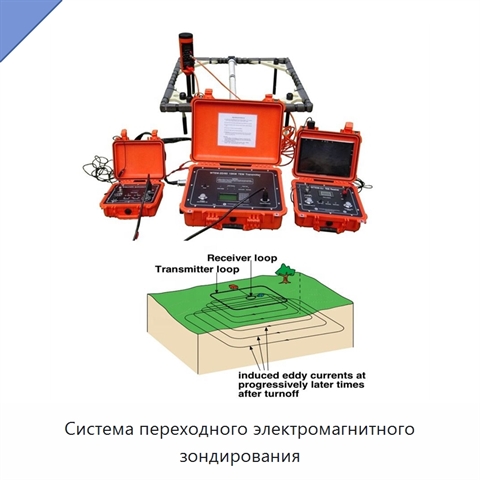

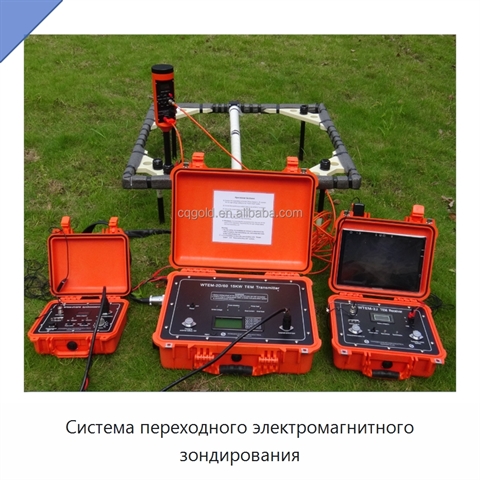

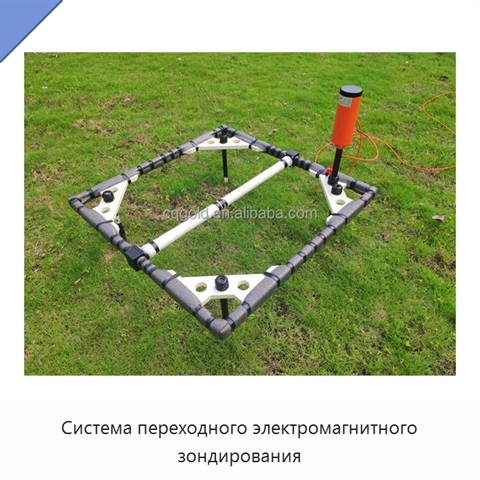

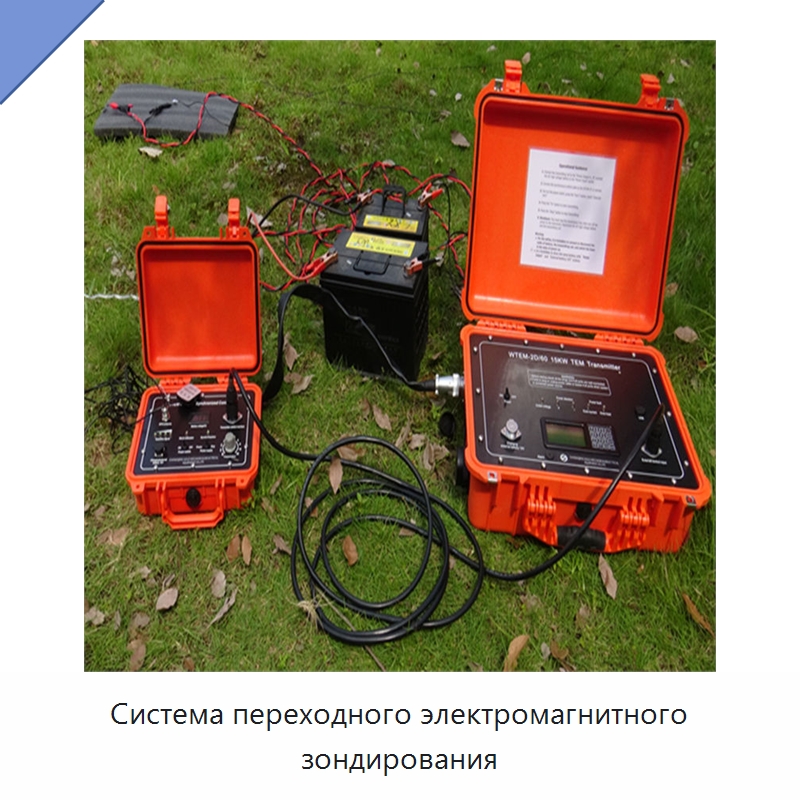

Система переходного электромагнитного зондирования

Система переходного электромагнитного зондирования регистрирует отклики подповерхностной среды и позволяет определять ее удельное электрическое сопротивление. Передающая петля создает изменяющееся во времени электромагнитное поле, проникающее в грунт, а приемная петля регистрирует ответный сигнал. Анализ отклика используется для построения изображений подповерхностных структур. Система имеет один канал с расширением до трех каналов. Коэффициенты усиления предусилителя составляют 8 и 32 раза, основного усилителя — 1, 2, 4, 8, 16, 32, 64 и 128 раз. Полоса пропускания составляет 0–50 кГц при линейно-фазовой фильтрации и 0–400 кГц в режиме полного пропускания. Подавление частоты питания составляет не менее 80 дБ, разрядность аналого-цифрового преобразования — 16 бит, минимальный интервал дискретизации — 1 мкс. Отклонение частоты кварцевого генератора не превышает 5 × 10⁻⁹, число накоплений задается в диапазоне от 1 до 9999. Предусмотрены кабельная синхронизация и синхронизация по кварцевым часам. Питание осуществляется от встроенного аккумулятора 12 В или внешнего аккумулятора 12 В, продолжительность работы — не менее 10 часов. Локальное управление включает настройку параметров, отображение, сохранение данных и построение графиков с помощью планшетного компьютера. Поддерживаются беспроводной, инфракрасный и последовательный интерфейсы. Габариты изделия составляют 340 × 295 × 152 мм, масса — 5,3 кг, рабочая температура — от -10 до +50 градусов Цельсия.
